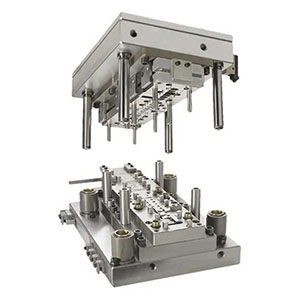

Consigli per la manutenzione degli stampi per lo stampaggio dei metalli Guida alla cura

Gli stampi per lo stampaggio dei metalli richiedono una manutenzione e una cura rigorose e pazienti durante la produzione. Una corretta manutenzione garantisce la sicurezza degli stampi, ne prolunga la durata, migliora la qualità del prodotto e riduce i tempi di fermo macchina.

La manutenzione degli stampi deve prevedere un sistema di ispezione e registrazione regolare ed eseguire operazioni di pulizia, lubrificazione, ispezione e riparazione secondo un programma prestabilito.

Preparazione e registrazione prima dello smontaggio:

1. Prima di smontare lo stampo, registrare le condizioni attuali dello stampo, i numeri di serie dei componenti, lo spessore e la posizione degli spessori e scattare foto da archiviare per facilitare il ripristino durante il rimontaggio.
2. Contrassegnare lo spessore degli spessori sulle parti che li utilizzano e registrare i dati per iscritto.
3. Durante lo smontaggio e il montaggio, lavorare in coppia e utilizzare utensili appropriati per evitare azioni forzate che potrebbero causare danni.

Manutenzione di punzoni e matrici:

1. Ispezione dello smontaggio: osservare e registrare le condizioni originali dello stampo durante lo smontaggio, annotando l'usura, i bordi taglienti scheggiati e le posizioni delle crepe.
2. Adattamento e gioco: dopo aver sostituito un punzone o una matrice, provare l'adattamento dello stripper e verificare che i giochi tra la matrice e il punzone (e tra il punzone e il supporto del punzone) siano uniformi e che il movimento sia fluido.
3. Se un punzone si accorcia dopo la rettifica, aggiungere spessori in base alle registrazioni per raggiungere la lunghezza prevista dal progetto; verificare che la lunghezza del punzone soddisfi i requisiti di assemblaggio.
4. Gestione dei danni: se un punzone si rompe o il tagliente dello stampo è scheggiato, analizzare la causa (materiale, forza di taglio, disallineamento, ecc.), riparare o sostituire i componenti danneggiati e verificare se i processi a monte o a valle hanno causato danni secondari.
5. Assemblaggio e serraggio: durante l'assemblaggio, verificare che lo stripper, gli spessori dello stampo e i fori di tranciatura siano installati correttamente e non siano ostruiti. Serrare le viti di bloccaggio in modo equilibrato, incrociandole dall'interno verso l'esterno, per evitare l'inclinazione della piastra o forze irregolari sul punzone che potrebbero causarne la rottura.

Manutenzione dello stripper e del meccanismo di espulsione:

1. Metodo di smontaggio: quando si rimuove lo stripper, utilizzare due estrattori per sollevarlo in modo uniforme e rimuoverlo con entrambe le mani per evitare di applicare forza solo su un lato.
2. Pulizia e lubrificazione: prima del montaggio, pulire lo stripper e il punzone; applicare un lubrificante appropriato ai perni di guida e alle boccole di guida per garantire una guida fluida.
3. Controllo dell'adattamento: controllare che le superfici di contatto dello stripper e dello stampo non presentino ammaccature e usura; se gravi, riparare o riaffilare l'inserto dello stripper e controllare la precisione del manicotto di profilo.
4. Altezza ed elasticità: verificare che le altezze degli estrattori siano uniformi e che le molle non siano difettose (affaticamento o rottura); se necessario, sostituire le molle per evitare un'estrazione irregolare o inceppamenti che potrebbero compromettere la precisione.

Ispezione e manutenzione dei componenti di guida:

1. Perni e boccole di guida: controllare i giochi di accoppiamento e verificare la presenza di segni di bruciatura, rigature o usura anomala; verificare i fori di lubrificazione e le condizioni di lubrificazione.
2. Perni e guide di scorrimento: se l'usura causa una perdita di precisione o funzionalità della guida, sostituirli tempestivamente per evitare un deterioramento della precisione complessiva dello stampo.
3. Molle ed espulsori: ispezionare regolarmente le molle di estrazione e le molle di espulsione per verificare che non siano rotte o usurate e sostituirle quando si riscontrano problemi per evitare anomalie di produzione.

Regolazione del gioco e dell'adattamento dello stampo:

1. Ispezione del gioco: dopo la tranciatura, controllare la qualità della sezione (bave, dimensioni della superficie di frattura) per determinare se i giochi dello stampo sono adeguati. Un gioco troppo piccolo produce una superficie di frattura ridotta ma può causare inceppamenti; un gioco troppo grande produce bave più grandi e aumenta il rischio di rottura del punzone.
2. Registrazione delle regolazioni: dopo aver regolato i giochi o i perni di posizionamento, registrare le modifiche; contrassegnare lo stampo master o la coda dello stampo per facilitare la manutenzione e il ripristino successivi.
3. Manutenzione dei fori di posizionamento: il montaggio frequente dei nuclei degli stampi può causare l'usura dei fori di posizionamento; riparare o sostituire periodicamente i manicotti di posizionamento per garantire la precisione di montaggio e posizionamento.
