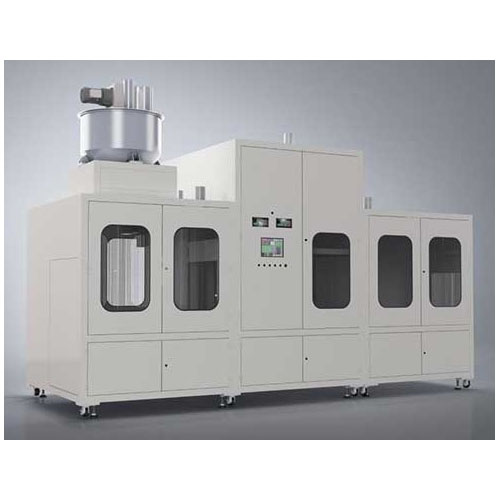

involucro in lamiera personalizzato per apparecchiature di ispezione

Gli involucri in lamiera per apparecchiature di ispezione garantiscono un equilibrio tra resistenza, gestione termica e facilità di installazione e manutenzione. Possono essere personalizzati con aperture, sedi di montaggio e staffe interne in base alla forma delle apparecchiature del cliente e ai requisiti funzionali, e sono ampiamente utilizzati nell’ispezione ottica, nei test non distruttivi, nei banchi di prova elettronici, nelle apparecchiature di laboratorio e nei sistemi di ispezione della produzione in linea.

Considerazioni di progettazione e funzionalità per gli involucri in lamiera per apparecchiature di ispezione:

1. Aperture e punti di montaggio precisi: riservare ritagli accurati, fori per viti e posizioni dei perni di posizionamento in base al PCB, ai sensori, alle interfacce, ai display e ai connettori dell’apparecchiatura per garantire un assemblaggio coerente.
2. Gestione termica e ventilazione: pianificare fori di ventilazione, posizioni delle ventole, canali di convezione naturale o interfacce di raffreddamento ad acqua per dispositivi di alimentazione e moduli che generano calore; supportare l’installazione di cuscinetti termici e dissipatori di calore quando necessario.
3. EMC e messa a terra: utilizzare saldature continue, guarnizioni di tenuta e rivestimenti conduttivi e riservare terminali di messa a terra e partizioni di schermatura per soddisfare i requisiti EMI/EMC.
4. Protezione e sigillatura: progettare scanalature di tenuta, guarnizioni in gomma e canali di drenaggio in base al livello dell’ambiente operativo (classificazione IP) per garantire la resistenza alla polvere, all’acqua e alla contaminazione.
5. Manutenzione e accessibilità: utilizzare pannelli laterali rimovibili, pannelli a sgancio rapido e layout modulari per facilitare la manutenzione in loco, la risoluzione dei problemi e gli aggiornamenti.
6. Resistenza alle vibrazioni e assorbimento di energia: progettare supporti antivibranti, cuscinetti elastici e nervature di irrigidimento per le apparecchiature di ispezione che devono essere spostate o utilizzate in ambienti soggetti a vibrazioni, al fine di migliorare l’affidabilità e la stabilità delle misurazioni.

Processi e attrezzature di produzione:

1. Taglio e foratura: il taglio laser, il taglio al plasma, la punzonatura e la fresatura CNC sono utilizzati per la foratura precisa e il taglio di contorni.
2. Piegatura e formatura: Le presse piegatrici CNC (Press Brake) vengono utilizzate per la piegatura di scatole, la formatura di flange e il trattamento dei bordi di accoppiamento.
3. Saldatura e assemblaggio: la saldatura a punti, la saldatura MIG, la saldatura TIG e i metodi di giunzione come bulloni e rivetti, combinati con attrezzature dedicate, garantiscono la resistenza della scatola e la precisione di posizionamento.
4. Trattamento superficiale: granigliatura, fosfatazione, verniciatura a polvere, verniciatura, elettroforesi o anodizzazione (per l’alluminio) migliorano la resistenza agli agenti atmosferici e l’uniformità dell’aspetto.
5. Finitura: la fresatura di fori, la maschiatura di filettature, la rimodellatura post-piegatura e la sbavatura garantiscono l’adattabilità dell’assemblaggio e la qualità dell’aspetto.

Scenari di applicazione:

Banchi di ispezione ottica, apparecchiature di controllo non distruttivo (NDT), sistemi di telecamere di ispezione in linea, armadi per strumenti e banchi di prova elettronici, attrezzature di ispezione automatizzate, apparecchiature di laboratorio e settori correlati.
