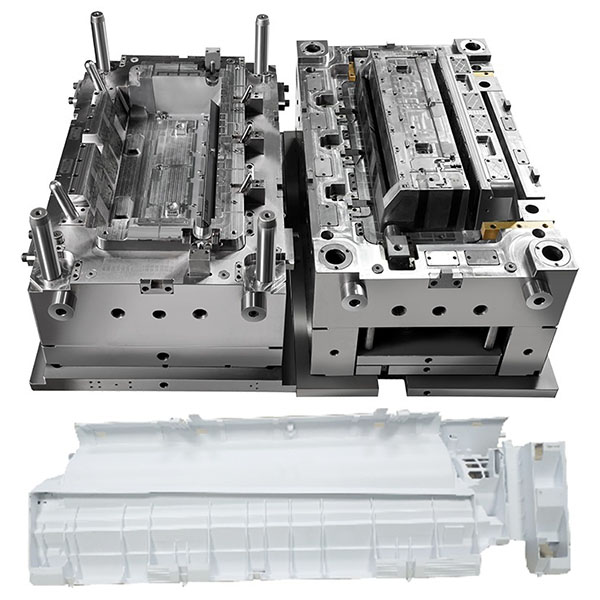

Stampo a iniezione per telaio centrale di condizionatore d’aria Design resistente

Gli stampi a iniezione per telai centrali di condizionatori d’aria enfatizzano la precisione dimensionale, l’adattabilità dell’assemblaggio, la rigidità strutturale e la qualità della superficie, si adattano a vari requisiti di plastica tecnica e texture superficiale e sono ampiamente utilizzati nella produzione di unità e componenti per condizionatori d’aria residenziali e commerciali.

Applicazioni tipiche:

1. telai centrali, telai di supporto e divisori intermedi per unità interne o esterne.
2. Basi di montaggio e strutture di posizionamento per circuiti stampati e gruppi di controllo.
3. Strutture di posizionamento e guida per ventilatori, condotti dell’aria, filtri e componenti di uscita.
4. Parti funzionali combinate che integrano scatti, posizioni dei perni e posizioni degli inserti per ridurre l’assemblaggio secondario.

Considerazioni sulla struttura e sul design dello stampo:

1. configurazione e layout della cavità: scegliere progetti a cavità singola o multipla in base alle dimensioni del pezzo e al volume di produzione previsto; per pezzi simmetrici sinistra-destra o in più versioni, prendere in considerazione stampi abbinati o nuclei intercambiabili.
2. Sistema di iniezione: dare la priorità alla selezione di canali caldi o freddi in base ai requisiti di materiale e aspetto; utilizzare micro porte o porte a valvola in aree con pareti sottili o critiche per l’aspetto per ridurre al minimo i segni delle porte.
3. circuiti di raffreddamento e controllo della temperatura: circuiti di raffreddamento equivalenti e design di riscaldamento/controllo della temperatura localizzati possono ridurre significativamente la deformazione e la deriva dimensionale e abbreviare il tempo di ciclo.
4. Lavorazione della cavità e del punto di riferimento: richiedere una lavorazione di precisione e un posizionamento di riferimento stabile per le superfici di riferimento dell’assemblaggio e i fori di posizionamento; applicare una cromatura dura o una finitura a specchio dove necessario per migliorare la resistenza all’usura e la qualità della superficie.
5. Meccanismi di espulsione e laterali: progettare meccanismi di espulsione laterali, cursori o composti per scatti, bossoli interni o posizioni post-inserimento per proteggere le nervature sottili e le piccole caratteristiche da danni o deformazioni.
6. Controllo delle sollecitazioni e bilanciamento del flusso: ridurre le concentrazioni di sollecitazioni indotte dal flusso e il ritiro irregolare attraverso una corretta disposizione delle nervature, transizioni dello spessore delle pareti, smussi e disposizioni delle posizioni di rifilatura.

materiali comuni e raccomandazioni per la scelta dei materiali:

1. plastiche tecniche comuni: ABS, PC, ABS, PC, PPE, PA (con rinforzo in fibra di vetro) e TPE (per contatti elastici o guarnizioni).
2. Requisiti funzionali: per le parti vicine a componenti elettrici o che richiedono ritardanti di fiamma, dare la priorità ai materiali che soddisfano la norma UL94 o le classificazioni ritardanti di fiamma pertinenti; per l’esposizione a lungo termine o ambienti ad alta temperatura, prendere in considerazione formulazioni resistenti al calore e anti-ingiallimento.
3. Considerazioni sulla scelta dei materiali: resistenza meccanica, resistenza alla fatica, stabilità dimensionale, resistenza al calore e agli agenti atmosferici, lavorabilità superficiale e costo.

Processo di stampaggio a iniezione e flusso di produzione:

1. stampaggio di prova e verifica dei parametri: lo stampaggio di prova iniziale deve verificare i modelli di riempimento, i profili di pressione di mantenimento, l’efficacia del raffreddamento e il comportamento di deformazione; ottimizzare il progetto utilizzando l’analisi del flusso dello stampo (Moldflow) quando necessario.
2. Blocco del processo: confermare la velocità di iniezione, il tempo/la pressione di mantenimento, la temperatura dello stampo e il tempo di raffreddamento, quindi creare specifiche di processo (SOP) e grafici di controllo.
3. Produzione di massa e controllo online: utilizzare SPC, ispezione online dell’aspetto e campionamento delle dimensioni chiave per garantire la stabilità e stabilire procedure di allarme e di arresto della linea in caso di anomalie.
4. Post-lavorazione e preparazione dell’assemblaggio: eseguire la sbavatura, l’assemblaggio degli inserti, l’inserimento dei perni o la saldatura a caldo e completare le ispezioni funzionali e di adattamento prima dell’assemblaggio.
