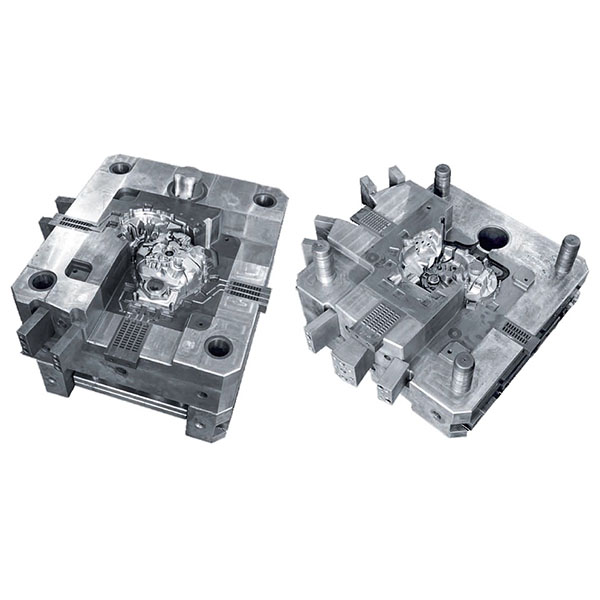

Stampo per pressofusione di alloggiamenti frizione per componenti di precisione OEM

Gli stampi per pressofusione di alloggiamenti frizione, combinati con sistemi di colata e raffreddamento ottimizzati, strutture di sfiato affidabili e lavorazione di cavità ad alta precisione, consentono di produrre in modo stabile alloggiamenti con elevata densità, dimensioni precise ed eccellente qualità superficiale, e sono ampiamente utilizzati nei sistemi di trasmissione automobilistici e nelle relative attrezzature industriali.

Materiali dello stampo e trattamenti superficiali:

1. Materiali dello stampo: vengono comunemente selezionati acciai per stampi altamente resistenti al calore e alla fatica termica e viene eseguito un trattamento termico appropriato in base al ciclo di produzione e al tipo di materiale per migliorare la durata.
2. Rinforzo superficiale: processi come la nitrurazione, la cromatura o i rivestimenti PVD vengono applicati alle superfici delle cavità per ridurre l’adesione del materiale, migliorare la resistenza all’usura e migliorare le prestazioni di sformatura.
3. Protezione dalla corrosione e sigillatura: ai canali di raffreddamento, alle superfici di tenuta e ai canali di colata vengono applicati trattamenti anticorrosivi e accoppiamenti di alta precisione per garantire una produzione stabile a lungo termine.

Punti chiave della struttura e del design:

1. Progettazione della cavità: ottimizzare le superfici di separazione, le fessure di sfiato e i raccordi in base alla geometria e ai requisiti di assemblaggio dell’alloggiamento della frizione per garantire un riempimento uniforme, facilità di pulizia e conformità alle successive esigenze di lavorazione.
2. Canali di colata e sistema di iniezione: progettare schemi di iniezione e canali di colata ragionevoli per controllare la velocità di flusso del materiale fuso e la sequenza di riempimento, evitando l’intrappolamento di aria, le chiusure a freddo e la concentrazione di sollecitazioni.
3. Sistema di raffreddamento: predisporre canali di raffreddamento a circolazione uniforme o circuiti di raffreddamento locali per garantire una temperatura stabile dello stampo, ridurre il tempo di solidificazione e ridurre la deformazione termica.
4. Meccanismi di espulsione e sformatura: progettare sistemi di espulsione, cursori e meccanismi di separazione affidabili per garantire una sformatura fluida senza danneggiare la superficie di colata.
5. Tolleranze di lavorazione e riferimenti di posizionamento: riservare tolleranze ragionevoli per la lavorazione successiva e progettare riferimenti di posizionamento e strutture di serraggio chiari per garantire l’accuratezza dell’assemblaggio e della lavorazione.

Processi di produzione:

1. Lavorazione di precisione: utilizzare fresatura CNC, elettroerosione a filo (WEDM), taglio a filo a avanzamento lento, elettroerosione a tuffo e processi di rettifica di precisione per garantire le dimensioni e la qualità della superficie delle cavità e dei nuclei.
2. Trattamento termico e assemblaggio: i componenti critici dello stampo vengono sottoposti a trattamento termico seguito da distensione e assemblaggio di precisione, con ispezione dell’accoppiamento e correzione del gioco per garantire la precisione di chiusura e il movimento sincronizzato.
3. Lavorazione di guarnizioni e tubazioni: Lavorare superfici di tenuta e raccordi di alta qualità per i sistemi di raffreddamento e ventilazione e disporre tubazioni dell’acqua e dell’aria resistenti alla pressione per garantire un funzionamento stabile a lungo termine.
4. Finitura superficiale: eseguire la lucidatura o il trattamento della texture sulle superfici delle cavità per soddisfare i requisiti della superficie di fusione desiderata, mantenendo le prestazioni di sformatura.

Aree di applicazione tipiche degli stampi per pressofusione di alloggiamenti frizione:

1. Produzione in serie di alloggiamenti frizione per sistemi di trasmissione di autovetture e veicoli commerciali.
2. Produzione di alloggiamenti e parti di collegamento per macchine edili e attrezzature commerciali.
3. Parti di alloggiamenti pressofusi che richiedono alta densità, buona qualità della superficie e dimensioni stabili.

Manutenzione e cura:

1. Ispezione quotidiana: controllare regolarmente lo stato di usura dei perni di guida, dei cursori, delle guarnizioni, dei canali di raffreddamento e dei dispositivi di fissaggio e pulire i residui dalla cavità.
2. Manutenzione delle superfici: lucidare o applicare rivestimenti antiaderenti alle aree soggette ad incollaggio e mantenere liberi i canali di ventilazione.
3. Revisione periodica: stabilire programmi di manutenzione in base alla cadenza di produzione, sostituire tempestivamente le parti usurate e registrare la cronologia della manutenzione per prolungare la durata dello stampo.
