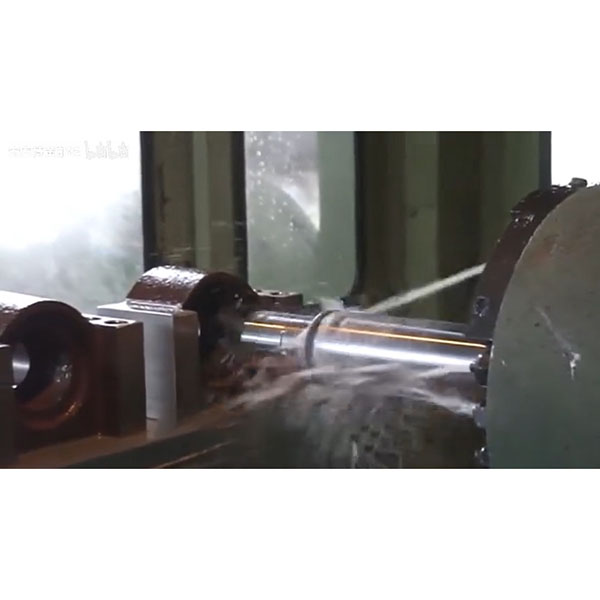

Servizi di alesatura CNC per fori di grande diametro con precisione

L’alesatura CNC viene utilizzata principalmente per migliorare la precisione del diametro dei fori, aumentare la coassialità e la precisione di posizionamento, aumentare la rotondità e la qualità della superficie ed eseguire correzioni geometriche in condizioni di diametro elevato o fori profondi. Rispetto alla semplice foratura o alesatura, l’alesatura offre maggiori vantaggi per fori di grandi dimensioni, requisiti di elevata precisione geometrica e profondità maggiori.

Pezzi lavorabili e scenari tipici per l’alesatura CNC:

1. Alloggiamenti di grandi dimensioni: come scatole del cambio, basamenti di macchine utensili, involucri di compressori, corpi di pompe, corpi di valvole.
2. Componenti del motore e di potenza: blocchi cilindri, fori delle sedi dei cuscinetti, fori dei cuscinetti dell’albero motore.
3. Sistemi idraulici e pneumatici: cilindri idraulici, blocchi valvole, sistemi di fori distributori.
4. Stampi e maschere: fori dei pilastri di guida della base dello stampo, fori di posizionamento, fori di inserimento ad alta precisione.
5. Fori di accoppiamento di precisione: sedi dei cuscinetti, boccole con accoppiamenti con interferenza/gioco, fori dei perni di posizionamento.
6. Fori che richiedono una successiva levigatura o un accoppiamento a pressione con boccole: utilizzati come finitura geometrica preliminare.

Attrezzature e configurazioni di lavorazione:

1. Alesatrice orizzontale (HBM): adatta per pezzi di grandi dimensioni e lavorazioni composite di fori su più facce.
2. Centri di lavoro (verticali/orizzontali): abbinati a teste di alesatura regolabili per ottenere un’alesatura di precisione e una lavorazione composita delle superfici.
3. Alesatrici CNC dedicate: per fori profondi altamente stabili o sistemi di fori ad alta coassialità.
4. Centri di tornitura-fresatura: utilizzano utensili di alesatura eccentrici o torrette motorizzate per ottenere la correzione dei fori e delle caratteristiche circostanti in un unico setup.

Sistemi di utensili e di serraggio:

1. Utensili di alesatura grezza: elevata rigidità strutturale, utilizzati per la rimozione di grandi tolleranze.
2. Teste di alesatura di precisione: meccanismi di regolazione radiale a livello micrometrico per un dimensionamento preciso.
3. Teste di alesatura bilanciate regolabili: riducono le vibrazioni eccentriche tramite contrappesi o regolazione automatica.
4. Barre di alesatura smorzate (antivibrazioni): per la lavorazione di sporgenze lunghe (fori profondi) per ridurre le vibrazioni e la deriva dimensionale.
5. Utensili di alesatura combinati: lavorazione integrata per fori a più fasi, fori a gradini e smussi.
6. Materiali degli inserti: carburo rivestito (rivestimenti TiAlN, AlTiN, CVD), CBN (per acciai temprati), PCD (per leghe Al-Si).
7. Serraggio: mandrini di precisione, portautensili idraulici/termorestringenti, sistemi di portautensili modulari per garantire bassa eccentricità e stabilità.

Flusso di processo di riferimento per l’alesatura CNC:

1. Revisione del disegno: confermare la tolleranza del foro, i requisiti geometrici (coassialità, posizione, rotondità, perpendicolarità), i processi successivi (alesatura/boccola/levigatura).
2. Definizione dei riferimenti: pianificare i riferimenti di serraggio e la sequenza di lavorazione; lavorare prima i riferimenti (facce, fori) che influenzano il posizionamento successivo.
3. Pre-lavorazione: foratura o lasciando un margine ragionevole sui grezzi fusi/forgiati, in genere un margine totale da 0,3 a 1,5 mm a seconda del diametro del foro.
4. Alesatura grezza: rimuovere il margine in strati, controllare la profondità di taglio e l’avanzamento per evitare la concentrazione di calore e lo strappo delle pareti.
5. Alesatura di semifinitura (opzionale): avvicinare il foro alla dimensione finale e stabilizzare la geometria per ridurre gli errori nell’alesatura di finitura.
6. Alesatura di precisione: profondità di taglio ridotta e avanzamento costante; utilizzare la micro-regolazione dell’utensile e la compensazione del programma per ottenere la dimensione finale.
7. Misurazione in processo: utilizzare sonde di contatto o misurazione esterna (micrometri interni, calibri pneumatici) per verificare le dimensioni e la posizione; applicare la compensazione dell’utensile quando necessario.
8. Operazioni secondarie (opzionali): alesatura, levigatura, brunitura, pressatura di boccole o maschiatura.
9. Pulizia e sbavatura: rimuovere trucioli e bave all’interno del foro per garantire la qualità dell’accoppiamento.
10. Ispezione finale e registrazioni: registrare le dimensioni, la precisione geometrica e le condizioni della superficie nel sistema di tracciabilità della qualità.

Parametri chiave del processo di alesatura CNC:

1. Velocità del mandrino: in base al diametro del foro e al materiale dell’utensile; l’alesatura grossolana utilizza generalmente velocità da basse a medie, mentre l’alesatura fine utilizza velocità più elevate per una migliore finitura (ad esempio, da centinaia a migliaia di giri al minuto a seconda del diametro).
2. Velocità di avanzamento: più elevata per l’alesatura grossolana (ad esempio, da 0,1 a 0,3 mm/giro), più bassa per l’alesatura fine (ad esempio, da 0,02 a 0,12 mm/giro).
3. Profondità di taglio per passata: alesatura grossolana da 0,5 mm a 2,0 mm; alesatura fine tipicamente da 0,05 mm a 0,25 mm per passata.
4. Raffreddamento: raffreddamento ad alta pressione o diretto per l’evacuazione dei trucioli e il controllo della temperatura; garantire una rimozione regolare dei trucioli per l’alluminio e i materiali appiccicosi.
5. Controllo dell’eccentricità dell’utensile: controllare l’eccentricità radiale prima dell’alesatura di precisione (requisito comune ≤0,01 mm, più rigoroso in base alla tolleranza).
6. Strategia antivibrazioni: ridurre l’avanzamento e la profondità per sporgenze lunghe; utilizzare barre di alesatura smorzate e rapporti di sporgenza ragionevoli (in genere una sporgenza ≤6D è più facile da controllare).

Controllo qualità e ispezione:

1. Ispezione dimensionale: micrometri interni, calibri pneumatici e CMM per il campionamento e l’ispezione finale dei fori critici.
2. Ispezione geometrica: coassialità, rotondità, perpendicolarità utilizzando tester di rotondità, CMM o sistemi di misurazione rotazionale.
3. Qualità della superficie: misurare Ra/Rz con un rugosimetro; verificare la presenza di segni di bruciatura, segni di utensili e pattern di vibrazioni sulle pareti dei fori.
4. SPC e registrazione dei dati: monitoraggio delle tendenze dimensionali e delle curve di usura degli utensili nella produzione di massa per anticipare la compensazione.
5. Documenti di tracciabilità: archiviazione dei lotti di materiale e trattamento termico, parametri di lavorazione e rapporti di misurazione.

Confronto tra l’alesatura CNC e altri processi di foratura:

1. Foratura: alta efficienza nella creazione di fori, ma limitata nella correzione della posizione e nella precisione geometrica; spesso utilizzata prima dell’alesatura.
2. Alesatura: migliora le dimensioni e la superficie, ma ha una scarsa capacità di correzione della posizione; comunemente utilizzata per la finitura dopo l’alesatura.
3. Alesatura: si concentra sulla correzione geometrica e sul dimensionamento ad alta precisione; adatta per fori di grandi dimensioni e requisiti di elevata precisione geometrica.
4. Levigatura: consente di ottenere una rugosità molto bassa e una correzione geometrica minore, spesso eseguita dopo l’alesatura.
5. Brunitura (rafforzamento della superficie del foro): migliora l’indurimento e la finitura della superficie; richiede una geometria del foro stabile in anticipo.

Esempi di applicazioni industriali per l’alesatura CNC:

1. Macchine edili e attrezzature pesanti: basi di grandi dimensioni, fori di allineamento degli alloggiamenti e fori delle sedi dei cuscinetti.
2. Energia e chimica: corpi delle pompe, alloggiamenti dei compressori, sistemi di fori dei corpi valvola.
3. Produzione automobilistica e di motori: fori dei cuscinetti principali nei blocchi cilindri, sedi dei cuscinetti dell’albero a camme.
4. Aerospaziale: correzione geometrica di parti strutturali di alta precisione e fori di meccanismi.
5. Stampi e utensili di precisione: fori dei montanti di guida, fori di posizionamento e fori preliminari per i canali di raffreddamento.
6. Sistemi idraulici: blocchi valvole, fori di passaggio dell’olio, fori di pre-precisione per fori intersecanti su più facce.
