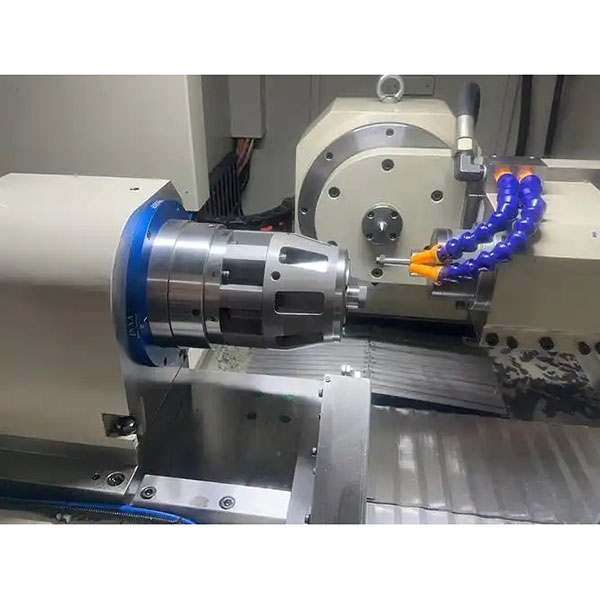

Rettifica CNC per tolleranze di precisione e finitura fine

La rettifica CNC può coprire diversi tipi, tra cui la rettifica cilindrica esterna, la rettifica interna, la rettifica senza centri, la rettifica piana, la rettifica di profili/forme e la rettifica di utensili. È adatta alla lavorazione ad alta precisione di materiali difficili come metalli, ceramiche e leghe dure.

Vantaggi principali della rettifica CNC:

1. Elevata precisione dimensionale e geometrica: stabilità costante a ±0,005–±0,01 mm o superiore. Il controllo della rotondità, della cilindricità, della planarità e della perpendicolarità è più affidabile.
2. Bassa rugosità superficiale: la rugosità superficiale Ra raggiunge tipicamente 0,2-0,8 μm (a seconda del materiale e della mola), soddisfacendo i requisiti per cuscinetti, guarnizioni e accoppiamenti scorrevoli.
3. Stabilità e uniformità: i programmi CNC, la velocità costante/velocità superficiale costante e la compensazione della mola garantiscono l’uniformità dei lotti e riducono le fluttuazioni di processo.
4. Adatto a materiali difficili da lavorare: lavora in modo affidabile acciaio temprato, leghe dure, ceramica, leghe di titanio, leghe a base di nichel e altri materiali ad alta durezza o fragili.
5. Economico e affidabile: migliora il tasso di passaggio nella fase di finitura finale, riducendo i costi di correzione e rilavorazione successivi.

Materiali e tipi di pezzi applicabili per la rettifica CNC:

1. Materiali: acciai bonificati, acciaio inossidabile, leghe di alluminio (è necessario l’abbinamento della mola), leghe di rame, leghe di titanio, leghe a base di nichel, leghe dure (carburi), ceramica, vetroceramica, ecc.
2. Pezzi: alberi, manicotti, elementi scorrevoli, contorni di stampi, utensili da taglio e calibri, nuclei e sedi di valvole, alberi e rotori di pompe, cursori di guide lineari, parti piatte di precisione, ecc.

Tipi di mole:

1. ossido di alluminio (A/WA): parti in acciaio generiche e materiali di media durezza.
2. Carburo di silicio (GC): adatto per ghisa, metalli non ferrosi e materiali fragili.
3. Diamante (D): adatto per leghe dure (metallo duro cementato), ceramica e vetroceramica.
4. Nitruro di boro cubico (CBN): adatto per acciai temprati e materiali ferrosi ad alta durezza; alta efficienza e bassa usura.

Attrezzature e configurazione:

1. Attrezzature: rettificatrici CNC esterne/interne, rettificatrici CNC senza centri, rettificatrici CNC per superfici, rettificatrici CNC per profili, rettificatrici CNC per utensili. Preferire mandrini ad alta rigidità, guide di precisione e un sistema di raffreddamento stabile.
2. Tipi di legante: vetrificato (ceramica), resina, metallo, elettrodepositato, ecc. Scelti in base al materiale e ai requisiti di precisione.
3. Granulometria e durezza della mola: granulometria fine e durezza moderata per la rettifica di finitura; granulometria più grossolana e durezza maggiore per la rettifica di sgrossatura. È necessario bilanciare l’autoaffilatura e il mantenimento della forma.
4. Serraggio e supporto: mandrini a tre/quattro griffe, centri e fori centrali, supporti senza centri e ruote di regolazione. Per i pezzi a parete sottile utilizzare attrezzature speciali e un serraggio a bassa sollecitazione.

Impostazioni dei parametri di processo:

1. Velocità superficiale (periferica) della mola: impostare in base al materiale della mola e al materiale del pezzo, generalmente 20-45 m/s; CBN/diamante possono essere più elevati (attenersi alle specifiche di sicurezza dell’attrezzatura e della mola).
2. Avanzamento e profondità di taglio: profondità ridotte e avanzamento costante per controllare il calore e la deformazione. La rettifica di finitura utilizza micro tagli e spark-out.
3. Raffreddamento e lubrificazione: raffreddamento diretto e sufficiente per ridurre la deformazione termica e il rischio di bruciature. La precisione della filtrazione garantisce la pulizia del refrigerante.

Riferimento al flusso di processo:

1. Pre-lavorazione: rivedere i disegni e le tolleranze; confermare lo stato del trattamento termico del materiale; selezionare il tipo di mola, la grana e il legante; impostare il refrigerante e il livello di filtrazione.
2. Serraggio e allineamento: garantire la coassialità e la coerenza dei riferimenti; per le parti dell’albero garantire la precisione del foro centrale e un supporto rigido.
3. Rettifica grezza e di finitura: rimuovere il sovrametallo nella rettifica grezza, quindi rettificare di finitura a misura; per le superfici critiche utilizzare la misurazione stop-spark e la compensazione programmata.
4. Rifinitura e compensazione: utilizzare rifinitori diamantati o rifinitura in-process per mantenere la forma e l’affilatura della mola; programmare la compensazione dimensionale e la compensazione della deriva termica.
5. Ispezione e sbavatura: eseguire controlli dimensionali e geometrici in-process/offline; eseguire una leggera sbavatura e pulizia quando necessario.

Controllo qualità e ispezione:

1. Dimensioni e geometria: utilizzare micrometri, calibri per fori, calibri pneumatici, calibri a tampone/anello, tester di rotondità e CMM per ispezionare dimensioni, rotondità, planarità, coassialità, ecc.
2. Qualità della superficie: utilizzare un rugosimetro per Ra/Rz; ispezione al microscopio per bruciature, crepe e rigature.
3. Stabilità: stabilire statistiche SPC, routine di ispezione del primo pezzo/in corso/finale; registrare la durata della mola e i cicli di ravvivatura, monitorare la deriva termica e le tendenze dimensionali.
4. Tracciabilità: fornire rapporti di ispezione, registrazioni dei lotti di materiali e trattamenti termici e registri dei parametri di processo.

Scenari di applicazione comuni per la rettifica CNC:

1. Cuscinetti e componenti di tenuta: piste, anelli, superfici di tenuta.
2. Idraulica e pneumatica: nuclei delle valvole, sedi delle valvole, parti con accoppiamento scorrevole dove la rotondità e la rugosità sono fondamentali.
3. Utensili e calibri: superfici di scarico, rettifica di forma e dimensionamento dei calibri.
4. Stampi e profili di precisione: cavità, nuclei, pilastri di guida e boccole, inserti e superfici piane di precisione.
5. Aerospaziale e medico: superfici di accoppiamento critiche e microcaratteristiche in materiali ad alta resistenza e durezza.
6. Elettronica e semiconduttori: superfici piane di precisione, guide e superfici di contatto dei dissipatori di calore.

Confronto tra la rettifica CNC e la tornitura, la fresatura e diversi tipi di rettifica:

1. Tornitura e fresatura: alta efficienza e generazione di forme flessibili, ma precisione finale e qualità della superficie solitamente inferiori alla rettifica fine; spesso combinate con la rettifica.
2. Rettifica esterna/interna: utilizzata per il dimensionamento ad alta precisione e il controllo geometrico di superfici rotanti e fori.
3. Rettifica senza centri: soluzione ad alta efficienza e alta uniformità per la lavorazione in serie di parti di alberi.
4. Rettifica piana: garantisce planarità e rugosità superficiale; adatta per superfici di riferimento.
5. Rettifica di profili e utensili: consente di ottenere curve/profili complessi e geometrie degli utensili precise con formatura e riaffilatura ad alta precisione.
