Lavorazione CNC di ceramiche di allumina per applicazioni impegnative

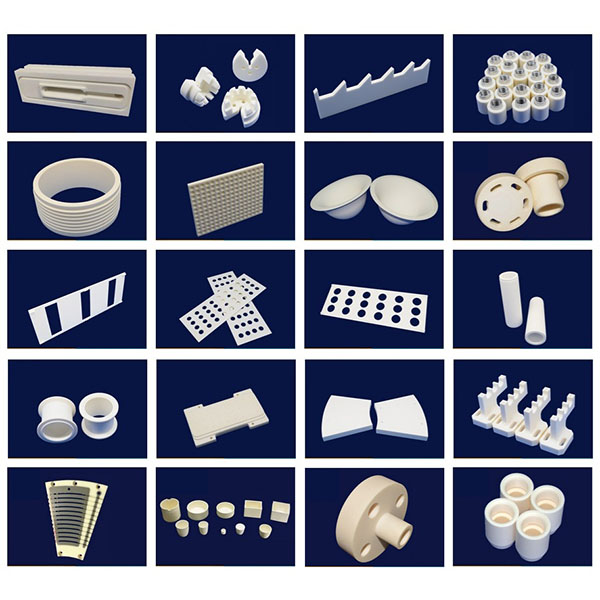

I prodotti in ceramica di allumina lavorati con macchine CNC sono ampiamente utilizzati in settori quali l’isolamento elettrico, i componenti di tenuta, i rivestimenti resistenti all’usura, i supporti per sensori, le sedi delle valvole e le parti strutturali ad alta temperatura.

Principali vantaggi della lavorazione CNC della ceramica di allumina:

1. Vasta esperienza nella lavorazione dell’allumina, con familiarità con le caratteristiche di frattura del materiale e di evacuazione dei trucioli, riducendo i tassi di difetti di lavorazione.
2. Controllo dimensionale e geometrico preciso, in grado di soddisfare requisiti di precisione a livello micrometrico o superiore (a seconda della geometria e del materiale).
3. Utensili diamantati e processi di rettifica/lucidatura ultrafini per garantire una bassa rugosità e una buona forma geometrica dei fori interni e delle superfici di accoppiamento.
4. Soluzioni professionali di fissaggio, controllo della temperatura e controllo delle vibrazioni per ridurre lo stress di lavorazione e il rischio di deformazione nei pezzi a pareti sottili.
5. Sistemi completi di gestione della qualità e di test funzionali per supportare la convalida dei prototipi e la consegna di lotti uniformi.

Attrezzature e utensili:

1. Macchine: torni CNC ad alta rigidità, centri di lavoro a tre e cinque assi, rettificatrici cilindriche interne/esterne, macchine combinate di tornitura-rettifica e mandrini ultraprecisi per la lavorazione multi-operazione di profili esterni, fori interni, facce terminali e cavità complesse.
2. Utensili e materiali di consumo: utensili di tornitura diamantati, frese diamantate, mole diamantate, utensili PCD e utensili con rivestimento ultra duro, abbinati ad abrasivi ultrafini e materiali di consumo per la lucidatura; le geometrie degli utensili e i parametri di taglio/rettifica sono ottimizzati per diversi gradi di allumina.
3. Sistemi ausiliari: dispositivi di controllo della temperatura e termostatici, dispositivi di soppressione delle vibrazioni, raffreddamento ad altissima pressione con filtrazione delle particelle, misurazione online e sistemi di carico/scarico automatizzati per migliorare la stabilità della lavorazione e l’uniformità dei lotti.

Principali metodi di lavorazione per la lavorazione CNC della ceramica di allumina:

1. Tornitura e alesatura di precisione: stabilire i riferimenti esterni e interni, eseguire operazioni di sgrossatura e semifinitura e controllare la concentricità e le dimensioni assiali.
2. Rettifica e levigatura al diamante: utilizzare passaggi di sgrossatura, finitura e levigatura per ottenere tolleranze interne rigorose e una bassa rugosità superficiale, adatte per accoppiamenti di cuscinetti e interfacce di tenuta.
3. Lavorazione assistita da vibrazioni ultrasoniche (USM): applicare vibrazioni ultrasoniche in elementi a pareti sottili, snelli o complessi per ridurre le forze di taglio e sopprimere la propagazione delle crepe.
4. Trimmer EDM e micro-lavorazione: rifinire con precisione geometrie locali difficili da lavorare direttamente, come cavità interne complesse, fori ciechi e scanalature di posizionamento.
5. Lucidatura e lucidatura chimico-meccanica (CMP): produce superfici a specchio sulle facce di tenuta e sulle superfici di accoppiamento critiche per ridurre l’attrito e minimizzare l’intrappolamento di particelle.

Raffreddamento, evacuazione dei trucioli e progettazione dei dispositivi di fissaggio:

1. Strategie di raffreddamento: utilizzare un raffreddamento controllato e lubrificanti altamente filtrati e, se necessario, combinare con la circolazione del refrigerante e dispositivi di fissaggio a temperatura controllata per evitare surriscaldamento locale, stress termico o deriva dimensionale.
2. Evacuazione dei trucioli e pulizia: ottimizzare i percorsi utensile e i canali di evacuazione dei trucioli e utilizzare la pulizia a ultrasuoni e ad alta pressione, la rimozione dei trucioli con aspirazione e il soffiaggio con aria compressa per evitare che le particelle si incastrino nelle superfici lavorate e compromettano la precisione di accoppiamento.
3. Soluzioni di fissaggio: mandrini personalizzati, supporti concentrici e dispositivi di supporto multipunto che utilizzano design elastici di posizionamento e dispersione delle sollecitazioni per ridurre le concentrazioni di sollecitazioni indotte dal serraggio e prevenire la deformazione delle parti a pareti sottili.

Materiali lavorabili e applicazioni tipiche:

1. Materiali: varie ceramiche di allumina (Al2O3 di diversi gradi e sistemi modificati), ceramiche composite a base di allumina e ceramiche di allumina rivestite.
2. Applicazioni tipiche: componenti di isolamento elettrico ed elettronico, boccole e rivestimenti ceramici, anelli di tenuta e sedi valvole, rivestimenti resistenti all’usura, strutture di supporto per sensori, componenti per pompe e controllo dei fluidi, parti mediche e ottiche, ecc.

Raccomandazioni di progettazione e note di produzione:

1. Spessore delle pareti e rapporto lunghezza/diametro: evitare pareti eccessivamente sottili o rapporti lunghezza/diametro eccessivamente grandi. Mantenere le aree di serraggio o aggiungere nervature di irrigidimento nella progettazione, se necessario, per migliorare la producibilità e la resistenza finale del pezzo.
2. Smussi e raccordi: prevedere smussi o raccordi adeguati agli ingressi dei fori, alle facce terminali e ai bordi di assemblaggio per ridurre la concentrazione di sollecitazioni e facilitare il passaggio degli utensili e l’assemblaggio.
3. Tolleranze e margini di lavorazione: specificare chiaramente sui disegni i margini di sgrossatura e finitura e le tolleranze di accoppiamento dell’assemblaggio; riservare materiale sulle superfici di accoppiamento critiche per la rettifica finale e il montaggio di prova.
4. Sinterizzazione e variazione dimensionale: considerare le deviazioni dimensionali e le sollecitazioni residue dopo la sinterizzazione dell’allumina; se necessario, riservare un margine di lavorazione o applicare strategie di compensazione nel processo.

Precisione di lavorazione e qualità della superficie:

1. Precisione dimensionale e geometrica: attraverso la lavorazione a fasi, la misurazione e la correzione online, è possibile controllare rigorosamente il diametro esterno, il diametro interno, la concentricità e il parallelismo delle facce terminali per soddisfare i requisiti di accoppiamento ad alta precisione.
2. Rugosità superficiale: combinando i processi di rettifica, levigatura e lucidatura, è possibile ottenere superfici con Ra basso sui fori interni e sulle superfici di accoppiamento per migliorare la scorrevolezza e la durata.
3. Controllo dei difetti: ridurre al minimo crepe, scheggiature e inclusioni ottimizzando i parametri di processo, lo snervamento graduale e le necessarie ispezioni microscopiche o non distruttive (ad es. microscopia ottica, X/CT).
