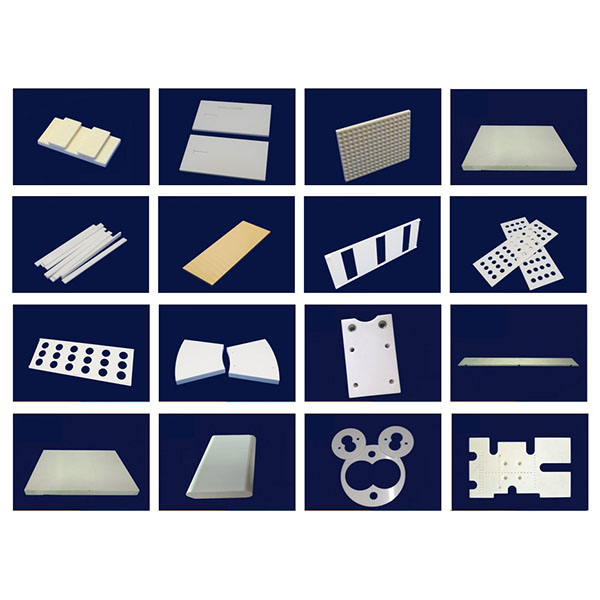

Lavorazione CNC di piastre ceramiche per componenti di precisione

Grazie a macchinari specializzati, utensili diamantati e flussi di processo rigorosi, siamo in grado di soddisfare i requisiti più esigenti in termini di precisione dimensionale e qualità superficiale delle piastre ceramiche nei settori dell’elettronica, dei semiconduttori, dei macchinari industriali, dei substrati ottici e della gestione termica ad alta temperatura.

Lavorazione CNC di piastre ceramiche, attrezzature e utensili:

1. 1. Macchine e rigidità: vengono utilizzate fresatrici/rettificatrici CNC ad alta rigidità e mandrini di precisione per garantire la soppressione delle vibrazioni e la stabilità geometrica durante la lavorazione.
2. 2. Utensili e materiali di consumo: vengono utilizzati utensili diamantati, mole diamantate e attrezzature dedicate per adattarsi all’elevata durezza dei materiali ceramici, migliorando l’efficienza di asportazione del materiale e riducendo al contempo scheggiature e crepe.

Lavorazione CNC di piastre ceramiche, principali metodi di lavorazione:

1. 1. Fresatura di precisione e rettifica superficiale: utilizzate per ottenere la planarità della piastra e l’uniformità dello spessore.
2. 2. Lavorazione assistita da vibrazioni ultrasoniche (USM) e rettifica diamantata: migliorano l’efficienza di taglio e riducono il rischio di formazione di crepe.
3. 3. Elettroerosione a filo e microlavorazione: formatura ad alta precisione per scanalature complesse, fori passanti o strutture di posizionamento.
4. 4. Lucidatura e lucidatura chimico-meccanica (CMP): utilizzata per ottenere superfici a specchio o con rugosità ultra bassa per soddisfare i requisiti delle applicazioni ottiche o dei semiconduttori.

Raffreddamento, evacuazione dei trucioli e fissaggio:

1. 1. Strategie di raffreddamento: utilizzo di mezzi di raffreddamento e lubrificazione controllati per ridurre l’accumulo di calore, prevenendo crepe termiche e stress termico.
2. 2. Progettazione dell’evacuazione dei trucioli: sistemi dedicati di evacuazione dei trucioli e percorsi utensile ottimizzati per evitare l’incrostazione di particelle e il danneggiamento delle superfici.
3. 3. Soluzioni di fissaggio: dispositivi di fissaggio rigidi personalizzati e supporti flessibili per ridurre al minimo la deformazione e garantire una precisione di posizionamento ripetibile.

Materiali lavorabili e scenari di applicazione:

1. 1. Materiali tipici: allumina densa (Al2O3), nitruro di silicio (Si3N4), carburo di silicio (SiC), nitruro di alluminio (AlN) e altre ceramiche dense e compositi ceramici.
2. 2. Applicazioni tipiche: substrati e supporti per semiconduttori, substrati ottici e per sensori, piastre per la gestione termica ad alta temperatura, rivestimenti resistenti all’usura, assemblaggi meccanici di precisione e componenti strutturali per l’isolamento elettrico.

Raccomandazioni di progettazione e considerazioni di produzione:

1. 1. Spessore della piastra e supporto: evitare progetti con piastre eccessivamente sottili o fornire un supporto adeguato durante la lavorazione per ridurre il rischio di deformazione e frattura.
2. 2. Raccordi e smussi: applicare raccordi appropriati a fori e fessure per ridurre la concentrazione di sollecitazioni e migliorare la resa di produzione.
3. 3. Segmentazione e assemblaggio dei pezzi: per strutture con cavità interne estremamente profonde/sottili o complesse, si consiglia di lavorare in più parti e assemblare successivamente per migliorare la resa e ridurre i costi.
