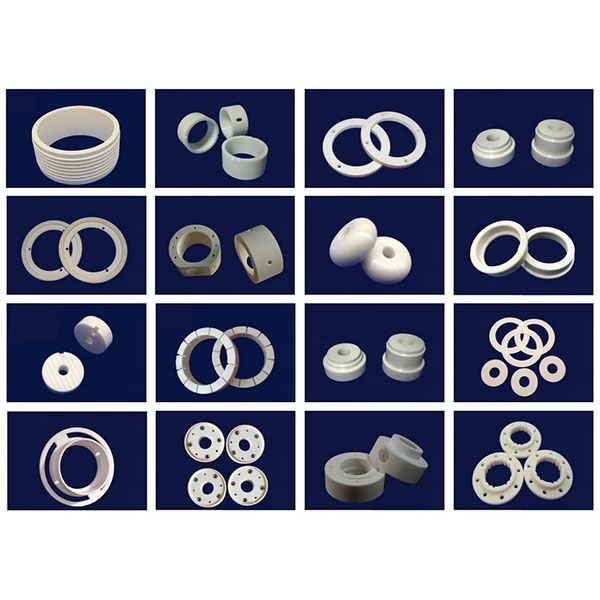

Lavorazione CNC di anelli ceramici per componenti ad alte prestazioni

Grazie a macchine utensili specializzate, utensili diamantati e processi consolidati, otteniamo una formatura precisa, bassi coefficienti di attrito e un’eccellente resistenza all’usura e alla corrosione, su misura per l’elevata durezza e fragilità dei materiali ceramici. Queste caratteristiche rendono i nostri prodotti ampiamente applicabili ad anelli di cuscinetti, sedi valvole, anelli sensori, rondelle di tenuta e vari componenti anulari che operano in condizioni di alta temperatura, elevata usura o corrosione.

Attrezzature e utensili:

1. Macchine e rigidità: dotati di torni CNC ad alta rigidità, centri di lavoro CNC a tre e cinque assi, rettificatrici cilindriche interne ed esterne, levigatrici, macchine combinate di tornitura e rettifica di precisione e attrezzature specializzate per la lavorazione di micro-precisione per soddisfare i requisiti di serraggio, posizionamento e ripetibilità per componenti ad anello con foro piccolo, rapporto diametro/spessore elevato e pareti sottili.
2. Utensili e materiali di consumo: utilizzando utensili di tornitura interni ed esterni in diamante, frese in diamante, mole in diamante, utensili con rivestimento ultra duro e materiali di consumo per la rettifica fine, ottimizziamo la geometria degli utensili e i parametri di taglio/rettifica per la ceramica al fine di ridurre i rischi di scheggiature, crepe e danni termici.
3. Attrezzature ausiliarie: mandrini ad alta precisione, dispositivi di fissaggio a temperatura controllata, sistemi di raffreddamento ad altissima pressione e di filtrazione delle particelle, dispositivi di soppressione delle vibrazioni e dispositivi di fissaggio dedicati (mandrini, manicotti, dispositivi di posizionamento elastici) per garantire la stabilità della lavorazione e l’integrità della superficie.

Principali metodi di lavorazione per la lavorazione CNC di anelli in ceramica:

1. Tornitura di precisione e alesatura interna/esterna: utilizzata per stabilire i riferimenti sui pezzi grezzi, il posizionamento concentrico e la semifinitura per garantire l’allineamento degli assi interni ed esterni e la conformità dei riferimenti delle facce terminali.
2. Rettifica interna ed esterna e levigatura: impiegano processi di rettifica al diamante e levigatura fine per ottenere tolleranze radiali rigorose e una bassa rugosità superficiale, soddisfacendo i requisiti per accoppiamenti a rotolamento o a scorrimento.
3. Lavorazione assistita da vibrazioni ultrasoniche (USM) e rettifica ultrafine: riducono le forze di taglio e sopprimono la propagazione delle crepe, particolarmente adatte per strutture di anelli ceramici a pareti sottili o altamente fragili.
4. EDM e micro-lavorazione: per la formatura e la rifinitura locale di geometrie complesse, scanalature interne/esterne, chiavette di posizionamento o fori molto piccoli.
5. Lucidatura e lucidatura chimico-meccanica (CMP): produce finiture a specchio su superfici di contatto di tenuta o superfici di accoppiamento scorrevoli per ridurre l’attrito e migliorare la tenuta e la durata.

Raffreddamento, evacuazione dei trucioli e fissaggio:

1. Strategie di raffreddamento: utilizzare un raffreddamento controllato e lubrificanti filtrati, in combinazione con dispositivi di fissaggio a temperatura controllata o circolazione di raffreddamento, per evitare un aumento locale della temperatura che potrebbe indurre stress termico e deriva dimensionale.
2. Evacuazione dei trucioli e pulizia: ottimizzare i percorsi utensile e i canali di evacuazione dei trucioli per le parti anulari, in combinazione con processi di pulizia ad ultrasuoni e ad alta pressione, soffiaggio d’aria e rimozione dei trucioli sottovuoto per evitare che le particelle si incastrino nelle superfici di accoppiamento o di tenuta, compromettendone le prestazioni.
3. Soluzioni di fissaggio: mandrini personalizzati, dispositivi di posizionamento concentrici, serraggio elastico e supporti multipunto per garantire la stabilità e prevenire la deformazione di parti ad anello sottili o affusolate durante la lavorazione.

Materiali lavorabili e applicazioni tipiche per la lavorazione CNC di anelli ceramici:

1. Materiali tipici: allumina (Al2O3), nitruro di silicio (Si3N4), carburo di silicio (SiC), nitruro di alluminio (AlN), materiali compositi ceramici funzionali e ceramiche rivestite.
2. Applicazioni tipiche: anelli di cuscinetti, anelli di sedi valvole, anelli di tenuta, anelli di posizionamento, componenti di anelli di controllo e misurazione dei fluidi, anelli di protezione dei sensori, componenti anulari resistenti all’usura e alla corrosione per apparecchiature chimiche e semiconduttori e anelli di alta precisione per strumenti medici e analitici.

Raccomandazioni di progettazione e considerazioni di produzione:

1. Spessore delle pareti e progettazione della sezione trasversale: evitare pareti eccessivamente sottili e rapporti diametro interno/esterno eccessivi; se necessario, riservare aree di serraggio/supporto o aggiungere nervature di irrigidimento anulari durante la fase di progettazione per migliorare la producibilità e l’affidabilità in servizio.
2. Squadrature e smussi: prevedere squadrature o smussi adeguati alle aperture interne/esterne, alle facce terminali e ai bordi di contatto per ridurre le concentrazioni di sollecitazioni e facilitare la lavorazione e l’assemblaggio.
3. Tolleranze di lavorazione e di accoppiamento: specificare chiaramente le tolleranze di lavorazione e di accoppiamento; le superfici di accoppiamento critiche di tenuta o di rotolamento devono conservare un margine di lavorazione rimovibile per la finitura e la regolazione finale.
4. Lavorazione modulare: per anelli di diametro molto grande o extra lunghi, prendere in considerazione la lavorazione segmentata e giunti di assemblaggio di precisione per ridurre il rischio di rottura e facilitare l’ispezione e il trasporto.
