Lavorazione CNC di ceramiche in zirconio

Lavorazione CNC di ceramiche in zirconio per un’elevata durata

Forniamo servizi professionali di lavorazione CNC per componenti in ceramica di zirconio (ZrO2). Sulla base dell’elevata durezza, resistenza e tenacità dello zirconio, sviluppiamo processi di lavorazione dedicati, strategie di utensili e progetti di attrezzature per ottenere dimensioni precise, elevata concentricità ed eccellente qualità superficiale, adatti ad applicazioni che richiedono resistenza all’usura, resistenza alla corrosione e stabilità alle alte temperature.

Descrizione
Per ottenere un preventivo o una valutazione tecnica, fornire disegni dei componenti (2D, 3D), tipo di materiale, dimensioni critiche di accoppiamento e requisiti di rugosità superficiale, condizioni operative (temperatura, carico, mezzo) e quantità stimate. Il nostro team di ingegneri effettuerà una valutazione della producibilità, fornirà raccomandazioni sul processo e presenterà un preventivo dettagliato sulla base delle informazioni fornite, al fine di contribuire all’efficiente avanzamento del progetto.

Principali vantaggi della lavorazione CNC della ceramica di zirconio:

  1. Esperienza nella lavorazione di materiali altamente resistenti all’usura e ad alta resistenza, con conseguente elevata durata dei pezzi finiti.
  2. Controllo dimensionale preciso e garanzia di concentricità, a supporto dei requisiti di tolleranza a livello micrometrico.
  3. Utensili diamantati dedicati e processi di rettifica ultrafine per garantire una bassa rugosità sui fori interni e sulle superfici di accoppiamento.
  4. Sistemi completi di gestione della qualità e di test funzionali per garantire la consegna di lotti uniformi.

Attrezzature e utensili:

  1. Macchine: torni CNC ad alta rigidità, centri di lavoro a tre e cinque assi, macchine dedicate alla lavorazione di fori interni, rettificatrici di precisione e mandrini ultraprecisi per la lavorazione multi-operazione di profili, fori interni e facce terminali.
  2. Utensili e materiali di consumo: utensili di tornitura rivestiti in diamante, frese in diamante, teste e mole di rettifica in diamante, utensili PCD, abrasivi ultrafini e materiali di consumo per la lucidatura; la geometria degli utensili e i parametri di taglio/rettifica sono ottimizzati per la zirconia.
  3. Sistemi ausiliari: dispositivi di fissaggio a temperatura controllata o piattaforme termostatiche, soppressione delle vibrazioni e mandrini bilanciati dinamicamente, raffreddamento ad altissima pressione con filtrazione delle particelle, misurazione online e sistemi di carico/scarico automatizzati per migliorare la stabilità e l’uniformità della lavorazione.

Principali metodi di lavorazione per la lavorazione CNC della ceramica di zirconio:

  1. Sgrossatura e finitura di precisione con tornitura/fresatura: stabilire i riferimenti e rimuovere la maggior parte del materiale in eccesso per preparare la rettifica fine e la levigatura.
  2. Rettifica e levigatura al diamante: ottenere tolleranze rigorose e una bassa rugosità del foro interno attraverso più passaggi di rettifica e levigatura, garantendo accoppiamenti uniformi.
  3. Lucidatura ultrafine e CMP: applicare finiture a specchio alle superfici di accoppiamento critiche e alle facce di tenuta per ridurre l’attrito e impedire l’intrappolamento di particelle.
  4. Lavorazione assistita da vibrazioni ultrasoniche: utilizzare le vibrazioni ultrasoniche in elementi a pareti sottili o complessi per ridurre le forze di taglio e sopprimere la propagazione delle crepe.
  5. Trimmer EDM e micro-lavorazione: eseguire il trimmer locale e la compensazione su cavità interne complesse e geometrie fini.

Raffreddamento, evacuazione dei trucioli e progettazione dei dispositivi di fissaggio:

  1. Strategie di raffreddamento: utilizzare un raffreddamento controllato e lubrificanti altamente filtrati e, se necessario, combinare con la circolazione del refrigerante e dispositivi di fissaggio a temperatura controllata per evitare deformazioni termiche e derive dimensionali.
  2. Evacuazione dei trucioli e pulizia: ottimizzare i percorsi utensile e i canali di evacuazione dei trucioli e utilizzare la pulizia a ultrasuoni/ad alta pressione, la rimozione dei trucioli sottovuoto e il soffiaggio ad aria per evitare che le particelle si incastrino nelle superfici lavorate.
  3. Soluzioni di fissaggio: mandrini personalizzati, dispositivi di posizionamento concentrici, supporti multipunto e design di serraggio elastico per ridurre lo stress di serraggio e garantire la stabilità di lavorazione per i pezzi a pareti sottili.

Specifiche lavorabili e applicazioni tipiche:

  1. Materiali: zirconia (compresi sistemi modificati come Y-TZP) e ceramiche composite o rivestite a base di zirconia.

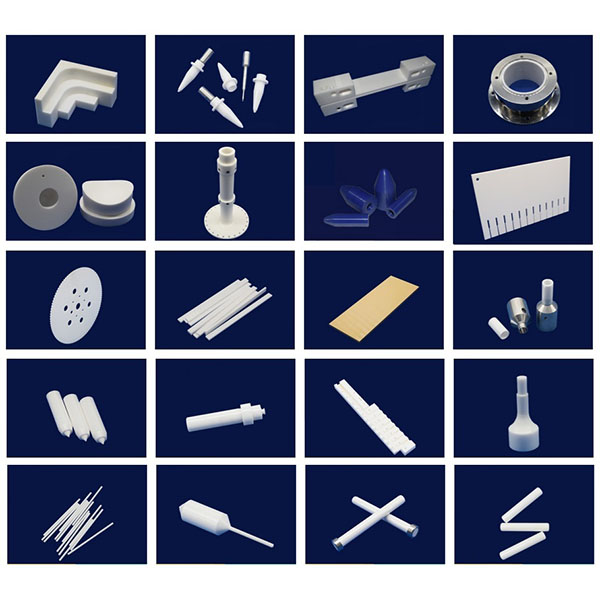

  2. Prodotti tipici: boccole in ceramica, anelli di tenuta, rivestimenti resistenti all’usura, componenti di supporto per sensori, parti strutturali per alte temperature, componenti medici o ottici, ecc.

Raccomandazioni di progettazione e note di produzione:

  1. Spessore delle pareti e rapporto lunghezza/diametro: evitare pareti eccessivamente sottili o rapporti lunghezza/diametro eccessivamente grandi; mantenere le aree di serraggio o aggiungere nervature di irrigidimento nella progettazione, se necessario, per migliorare la producibilità.
  2. Smussi e raccordi: progettare smussi o raccordi appropriati in corrispondenza degli ingressi dei fori, dei bordi di assemblaggio e delle superfici di accoppiamento per ridurre la concentrazione di sollecitazioni e facilitare l’assemblaggio.
  3. Tolleranza di lavorazione: specificare chiaramente le tolleranze di sgrossatura e finitura sui disegni; riservare il materiale sulle superfici di accoppiamento critiche per la rettifica/lucidatura finale.
