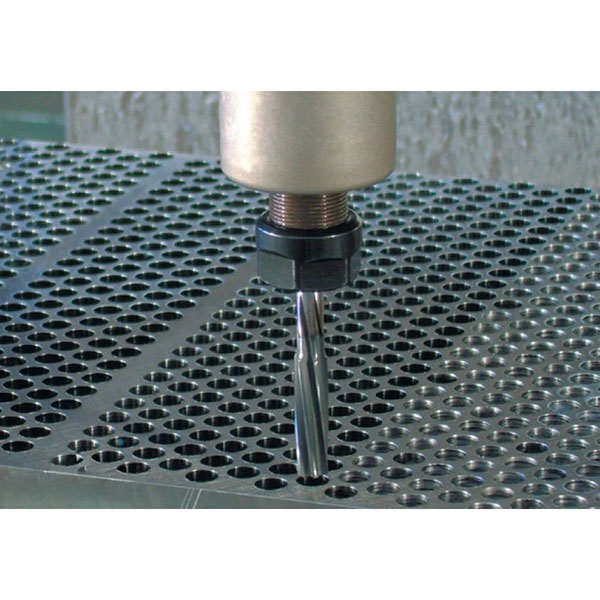

Alesatura CNC per una finitura precisa e accurata dei fori

Rispetto alla sola foratura o alesatura, l’alesatura CNC consente di ottenere variazioni dimensionali inferiori e una migliore qualità superficiale. È comunemente utilizzata per il dimensionamento finale di elementi critici quali fori di cuscinetti, fori di posizionamento e fori di accoppiamento.

Vantaggi principali dell’alesatura CNC:

1. Eccellente precisione geometrica: rotondità, cilindricità e coassialità sono più stabili, consentendo accoppiamenti e assemblaggi di alta precisione.
2. Processo stabile: la geometria specializzata dell’alesatore e l’avanzamento CNC garantiscono carichi di taglio costanti, riducendo il rischio di strappi delle pareti e segni di vibrazione.
3. Elevata efficienza in termini di costi: rispetto all’alesatura di precisione, l’alesatura offre in genere un miglior rapporto costo-prestazioni e tempi di ciclo nella produzione di lotti di piccole e grandi dimensioni.

Materiali e tipi di fori adatti all’alesatura CNC:

1. Metalli: acciaio al carbonio, acciaio legato, acciaio inossidabile, leghe di alluminio, leghe di rame, leghe di titanio, ecc.
2. Non metalli: tecnopolimeri (ad es. POM, PA, PEEK) e compositi; il materiale e la geometria dell’utensile devono essere adeguati di conseguenza.
3. Tipi di fori: fori passanti e fori ciechi; può essere utilizzato per rifinire una sezione specifica di un foro a gradini. L’alesatura di fori ciechi richiede un margine di evacuazione dei trucioli e il controllo del sottosquadro sul fondo.
4. Requisiti di pre-lavorazione: prima dell’alesatura è necessario un foro preforato/preforato qualificato, con un adeguato margine di lavorazione e una buona posizione e perpendicolarità del foro.

Attrezzature:

1. Macchine: centri di lavoro verticali/orizzontali CNC rigidi o trapani a colonna di precisione. È necessario controllare l’eccentricità assiale del mandrino e la stabilità termica.
2. Portautensili e serraggio: mandrini a pinza/portautensili termorestringenti ad alta precisione per ridurre l’eccentricità radiale; utilizzare boccole di guida quando necessario per migliorare la precisione di guida iniziale.
3. Raffreddamento e lubrificazione: è possibile utilizzare refrigerante esterno, refrigerante interno o MQL. Per i materiali difficili da lavorare, si consiglia l’uso di refrigerante interno ad alta pressione e olio da taglio per pressioni estreme.

Tipi di utensili:

1. Alesatori pieni: HSS, HSS al cobalto (HSS-Co) e carburo.
2. Alesatori regolabili: per una regolazione fine delle dimensioni, adatti per più dimensioni in piccole quantità.
3. Rivestimenti: TiN, TiAlN, AlCrN, DLC, ecc., per aumentare la resistenza all’usura e ridurre l’adesione.
4. Guida e smussatura: angoli di spoglia, angoli di scarico e lunghezza della guida adeguati migliorano la stabilità e la finitura superficiale.

Selezione dei parametri di taglio:

1. Velocità (n): selezionare velocità del mandrino medio-basse in base al materiale e all’utensile per evitare vibrazioni e bruciature.
2. Avanzamento (f): utilizzare un avanzamento costante e ridotto per garantire la finitura superficiale e la precisione dimensionale. L’alesatura utilizza tipicamente un avanzamento assiale costante; il taglio intermittente è vietato.
3. Fluido da taglio: mantenere un’alimentazione continua e adeguata per il raffreddamento e la lubrificazione.

Riferimento al flusso di processo:

1. Preparazione del foro pre-lavorato: forare o alesare per lasciare il margine di lavorazione previsto, assicurando la posizione e la perpendicolarità del foro. Rimuovere bave e trucioli.
2. Impostazione e verifica dell’utensile: misurare il diametro effettivo dell’alesatore e l’eccentricità; confermare le coordinate del programma e il punto di riferimento del dispositivo di fissaggio.
3. Lavorazione e ritrazione: avanzare continuamente fino alla profondità desiderata; mantenere il mandrino in funzione durante la ritrazione per evitare di graffiare la parete del foro.
4. Pulizia e ispezione: sbavare e rimuovere i trucioli. Utilizzare calibri a tampone, calibri pneumatici o CMM per ispezionare le dimensioni e la geometria.
5. Ottimizzazione del processo: mettere a punto l’avanzamento, il raffreddamento e la compensazione dell’utensile in base ai risultati dell’ispezione; stabilire strategie SPC e di compensazione nella produzione di massa.

Scenari di applicazione per l’alesatura CNC:

1. Forature di precisione: ad esempio, fori per sedi di cuscinetti, fori per perni, fori per perni di posizionamento e fori per accoppiamenti scorrevoli.
2. Forature di sistemi idraulici e pneumatici: richiedono una bassa rugosità e una buona rotondità per ridurre perdite e usura.
3. Parti medicali e aerospaziali: serie di fori piccoli con requisiti dimensionali e superficiali rigorosi.
4. Maschere e attrezzature: garantiscono una precisione e una uniformità di serraggio ripetibili.

Differenze tra alesatura CNC, foratura e alesatura:

1. Foratura: metodo di realizzazione di fori ad alta efficienza ma con qualità dimensionale e superficiale limitata.
2. Alesatura: utilizza un utensile di alesatura per correggere la posizione e le dimensioni del foro; altamente flessibile, adatto per fori di grandi dimensioni e correzione di errori geometrici.
3. Alesatura: si concentra sul dimensionamento finale e sulla finitura superficiale, ottenendo costantemente un’elevata precisione dimensionale e qualità superficiale; spesso utilizzata in combinazione con le prime due.
