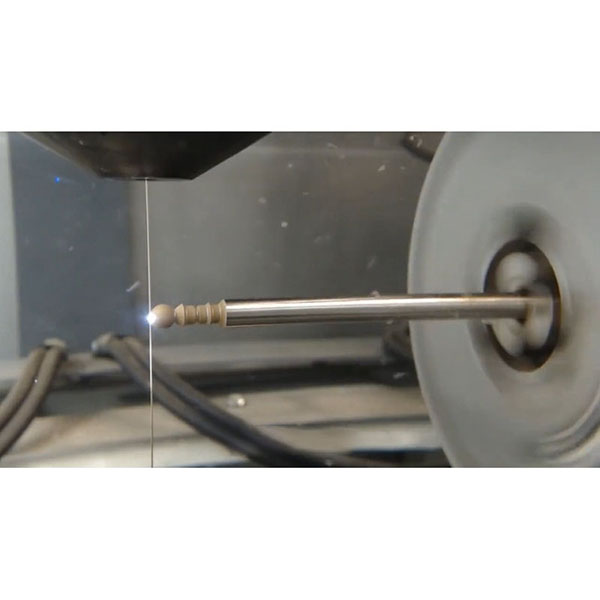

Taglio di precisione con elettroerosione a filo CNC per tolleranze strette

L’elettroerosione a filo CNC è controllata interamente da programmi numerici, consentendo contorni complessi, alta precisione e tagli con taglio stretto. È particolarmente adatta per materiali duri come acciaio temprato, carburo cementato, leghe di titanio e leghe a base di nichel. Rispetto al taglio laser, a getto d’acqua o meccanico, l’elettroerosione a filo produce una zona termicamente alterata ridotta, basse sollecitazioni e una distorsione minima, rendendola particolarmente adatta per stampi di precisione e parti ad alta accuratezza.

Materiali applicabili e tipi di pezzi per l’EDM a filo CNC

1. Materiali: acciai per utensili (ad es. SKD11, H13, S136), acciai temprati, carburo cementato (carburo di tungsteno), acciaio inossidabile, leghe di titanio, leghe a base di nichel, leghe di rame, ceramiche conduttive, ecc.
2. Pezzi: taglienti e inserti per punzoni, componenti con cavità divise, parti di maschere/attrezzature di precisione, parti con contorni planari complessi, parti con pareti sottili e microcaratteristiche, fori di precisione e parti con intaglio stretto.

Attrezzature, filo e dielettrico per elettroerosione a filo CNC:

1. Tipi di macchine: elettroerosione a filo lento (alta precisione, qualità superficiale superiore, adatta per stampi e parti di precisione); elettroerosione a filo veloce (maggiore efficienza, costo inferiore, adatta per parti di precisione generale).
2. Filo: filo di ottone, filo di ottone rivestito, filo di molibdeno. La scelta dipende dalla velocità di taglio, dalla precisione, dai requisiti di superficie e dal costo.
3. Dielettrico (fluido di lavoro): principalmente acqua deionizzata (acqua DI), che richiede conduttività e pulizia stabili. Utilizzato con sistemi di filtrazione per mantenere pulito lo spazio e garantire una rimozione regolare dei detriti.
4. Alimentazione e lavaggio: lavaggio diretto dagli ugelli superiori/inferiori per rimuovere prontamente i prodotti di erosione e ridurre i cortocircuiti e i segni del filo.

Parametri di processo e flusso di lavoro di riferimento per l’EDM a filo CNC:

1. Revisione del processo: confermare il materiale, la durezza, la precisione del contorno, gli obiettivi di rugosità superficiale, i requisiti di angoli acuti/tagli stretti e i tempi di consegna.
2. Programmazione e pianificazione del percorso: impostare il taglio primario più il secondo/terzo taglio di sgrossatura in base al contorno e al margine; ottimizzare le posizioni di ingresso/uscita e di inizio foro per evitare concentrazioni di sollecitazioni e segni di testimonianza.
3. Fissaggio e allineamento: garantire la planarità del pezzo e la stabilità dei riferimenti. Impostare la tensione del filo e le condizioni del rullo guida per controllare le vibrazioni e la deriva del filo.
4. Taglio iniziale (taglio grezzo): maggiore energia di scarico e avanzamento per formare rapidamente il contorno; lasciare un piccolo margine per i tagli di finitura.
5. Taglio di finitura (tagli di finitura): ridurre l’energia di scarico e migliorare la stabilità per eliminare la texture e gli errori del taglio grezzo, migliorando le dimensioni e la qualità della superficie.
6. Pulizia e sbavatura (l’EDM a filo generalmente non produce sbavature tradizionali, ma i prodotti dell’erosione devono essere puliti): pulire le superfici lavorate e le cavità; eseguire una leggera lucidatura o prevenire la ruggine, se necessario.
7. Ispezione e registrazioni: ispezionare le dimensioni, la forma e la rugosità superficiale; registrare i parametri e i dati dei lotti per la tracciabilità e il controllo della coerenza tra i lotti.

Punti tecnici chiave per l’EDM a filo CNC:

1. Stabilità di scarica: controllare i parametri dell’impulso (corrente di picco, larghezza dell’impulso, tensione di gap) e la pressione di lavaggio per ridurre i cortocircuiti e le rotture del filo.
2. Tensione e guida del filo: tensione adeguata e buone condizioni del rullo di guida per evitare vibrazioni del filo e tagli eccessivi degli angoli; ridurre la velocità e ottimizzare la compensazione negli angoli acuti.
3. Controllo del gap: mantenere un gap di lavorazione stabile e un dielettrico pulito per rimuovere tempestivamente i detriti di erosione e prevenire depositi di carbonio e segni del filo.
4. Strategie di seconda e terza sgrossatura: selezionare energie e velocità diverse in base alla rugosità e alla precisione desiderate; le passate di sgrossatura comuni riducono significativamente il Ra e l’errore di profilo.
5. Effetti termici e sui materiali: utilizzare passaggi di finitura a bassa energia per carburi cementati e materiali molto duri per ridurre il rischio di microfessurazioni; garantire un fissaggio adeguato e un controllo dell’energia per i pezzi a pareti sottili.

Scenari di applicazione comuni:

1. Stampaggio: bordi di punzoni, segmentazione di punzoni/matrici, contorni di precisione di inserti per cavità.
2. Meccanica di precisione ed elettronica: contorni 2D complessi, fessure micro-strette, microstrutture conduttive.
3. Aerospaziale e medico: contorni complessi e parti con intaglio stretto in materiali duri.
4. Maschere e attrezzature: posizionamento di componenti, assemblaggi di serraggio, taglio di precisione di piastre.

Confronto tra l’elettroerosione a filo CNC e altri processi di taglio:

1. Taglio laser: efficiente e veloce, ma il controllo degli effetti termici e delle sbavature su angoli affilati/tagli stretti di alta precisione è inferiore all’EDM a filo; l’EDM a filo è migliore per materiali duri e contorni di precisione.
2. Taglio a getto d’acqua: ampia adattabilità dei materiali e nessun effetto termico, ma non è efficace come l’EDM a filo per microcaratteristiche e contorni di altissima precisione; la qualità della superficie e le caratteristiche minuscole sono limitate dal diametro del getto.
3. Fresatura/segatura meccanica: elevate velocità di asportazione e adatta per la sgrossatura e le parti strutturali, ma difficile da ottenere i tagli stretti e gli angoli acuti di alta precisione tipici dell’EDM a filo.
