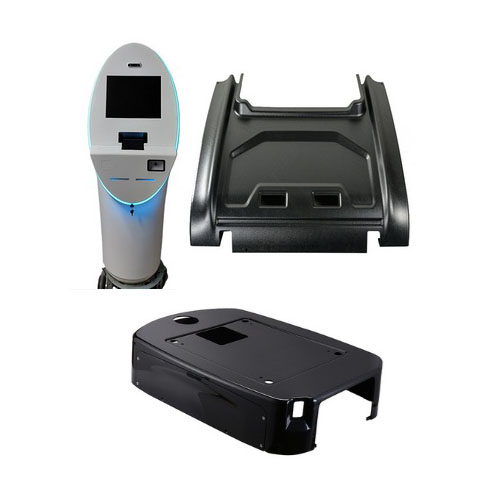

involucri personalizzati per macchinari formati sottovuoto per componenti pesanti

Personalizzando gli stampi formati sottovuoto e i parametri di formatura, è possibile ottenere involucri di precisione altamente conformi che si adattano perfettamente ai contorni delle apparecchiature, bilanciando al contempo i requisiti di resistenza, dissipazione del calore, assemblaggio e aspetto. Sono adatti per apparecchiature industriali, strumentazione, apparecchiature di automazione e armadi per linee di produzione.

Materiali e specifiche applicabili

1. Materiali comuni: plastica tecnica o fogli termoplastici ad alta resistenza come ABS, HIPS, PET, PVC, PC, PP, ecc.; selezionare i materiali in base alla resistenza agli urti, alla resistenza alla fiamma, alla resistenza alla temperatura o ai requisiti di isolamento elettrico.
2. Spessore delle lastre: lo spessore comune varia da 0,8 mm a 6 mm o più e può essere personalizzato in base ai requisiti di resistenza, rigidità e formatura.
3. Trattamenti superficiali: supporta finiture lucide, opache, testurizzate, verniciatura, serigrafia e laminazione con pellicola per soddisfare le esigenze di protezione e identificazione del marchio.
4. Formulazioni funzionali: proprietà dei materiali opzionali come resistenza alla fiamma, antistaticità e resistenza ai raggi UV per soddisfare i requisiti di sicurezza e dell’ambiente operativo.

Punti chiave del processo di formatura per involucri di macchine formati sottovuoto

1. Riscaldamento e ammorbidimento: impostare profili di riscaldamento uniformi in base al tipo e allo spessore del materiale per garantire una plastificazione uniforme e una riproduzione accurata dei dettagli.
2. Formatura sottovuoto e formatura a pressione: utilizzare l’aspirazione sottovuoto o un processo combinato sottovuoto-pressione per migliorare la precisione di formatura ed evitare l’assottigliamento o la formazione di grinze nella pellicola.
3. Progettazione dello stampo: gli stampi in alluminio o acciaio devono essere progettati con canali di raffreddamento, perni di posizionamento e fessure di ventilazione in base alla complessità della struttura dell’involucro per garantire l’uniformità della formatura e la riproduzione dei dettagli.
4. Rifilatura e lavorazione secondaria: eseguire rifilatura CNC, punzonatura, maschiatura, piegatura a caldo o piegatura a caldo dopo la formatura per soddisfare i requisiti di interfaccia di assemblaggio e connessione.
5. Adattamento dell’assemblaggio: riservare fori per viti, elementi a scatto, guide e condotti per cavi per facilitare l’integrazione con basi metalliche, componenti elettronici o altre parti.

Raccomandazioni relative alla struttura e al design

1. Spessore delle pareti e nervature: distribuire lo spessore delle pareti in modo ragionevole e aggiungere nervature di irrigidimento o rinforzi per migliorare la rigidità e la resistenza alle vibrazioni, evitando la concentrazione di sollecitazioni e la deformazione.
2. Dissipazione del calore e ventilazione: progettare prese d’aria, griglie di dissipazione del calore o posizioni di montaggio per dissipatori di calore per apparecchiature con componenti che generano calore, al fine di garantire un funzionamento stabile.
3. Aperture e layout dell’interfaccia: ottimizzare porte, finestre di ispezione, ritagli dell’interfaccia e posizioni di tenuta in base ai requisiti ergonomici e di cablaggio, bilanciando protezione e manutenibilità.
4. Progettazione modulare: dividere l’involucro in segmenti o moduli per facilitare la manutenzione, la sostituzione e la produzione standardizzata.
5. Superficie e identificazione: considerare il posizionamento e il fissaggio di targhette, badge, pulsanti e finestre di visualizzazione per facilitare l’identificazione del marchio e le istruzioni operative.

Vantaggi e caratteristiche

1. Utensili a basso costo e prototipazione rapida: rispetto ai pezzi stampati a iniezione, gli stampi formati sottovuoto richiedono un investimento inferiore e hanno tempi di consegna più brevi per campioni e piccoli lotti, adatti per una rapida convalida e iterazione.
2. Elevata personalizzazione: facile da personalizzare in base alla forma, al colore e ai requisiti funzionali dell’attrezzatura.
3. Leggerezza e lavorabilità: i materiali sono leggeri e facili da lavorare (taglio, foratura, incollaggio), facilitando l’assemblaggio e la manutenzione in loco.
4. Buona finitura superficiale: è possibile ottenere superfici lisce o strutturate per soddisfare sia i requisiti di durata che quelli estetici.
5. Compatibilità con altri materiali: possono essere integrati con telai metallici, guarnizioni e componenti di dissipazione del calore per assemblaggi ibridi in grado di soddisfare esigenze funzionali complesse.

Scenari di applicazione tipici per involucri di macchine formati sottovuoto

1. Apparecchiature di automazione industriale: involucri per scatole di controllo, coperture per pannelli, alloggiamenti per sensori, ecc.
2. Strumentazione e apparecchiature di collaudo: alloggiamenti per strumenti portatili, pannelli per apparecchiature di collaudo e finestre di ispezione.
3. Dispositivi medici: involucri senza contatto, pannelli per apparecchiature e coperture protettive (selezionare i materiali in base agli standard medici).
4. Macchine per alimenti e imballaggi: coperture del corpo macchina, coperture delle guide di scorrimento e protezioni.
5. Apparecchiature di consumo e commerciali: chioschi, apparecchiature di visualizzazione e alloggiamenti per macchine self-service.
