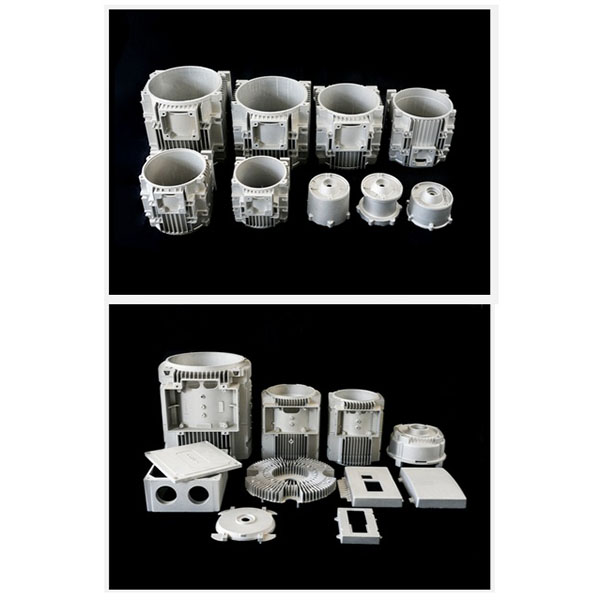

Alloggiamento motore pressofuso con raffreddamento di precisione e prese d’aria

Gli alloggiamenti dei motori pressofusi possiedono una buona resistenza strutturale, prestazioni di dissipazione del calore e stabilità dimensionale. Con operazioni adeguate di colata, sfiato e post-lavorazione, possono soddisfare i requisiti per un funzionamento affidabile a lungo termine del motore e sono ampiamente utilizzati nella produzione di motori, nuove energie, elettrodomestici e apparecchiature di trasmissione industriale.

Materiali e trattamenti superficiali:

1. Materiali comuni: in genere si utilizzano leghe di alluminio come ADC12 e A380 o leghe leggere specificate dal cliente, selezionando il grado di lega in base alla resistenza richiesta per l’applicazione e alle prestazioni termiche.
2. Trattamenti superficiali: a seconda dell’ambiente operativo, è possibile fornire sabbiatura, lucidatura, anodizzazione, verniciatura a polvere o speciali rivestimenti anticorrosione per migliorare l’aspetto e aumentare la resistenza alla corrosione e le proprietà di isolamento.
3. Lavorazione di precisione e alesatura: eseguire alesature o fresature di precisione sulle superfici di accoppiamento critiche per garantire la precisione di accoppiamento per cuscinetti del motore, flange e coperchi terminali.

Punti chiave della struttura e del design:

1. Progettazione della cavità e del canale di raffreddamento: ottimizzare la geometria della cavità e la distribuzione dello spessore delle pareti e, se necessario, progettare nervature di raffreddamento interne o nervature di irrigidimento per migliorare l’efficienza di dissipazione del calore e ridurre la deformazione termica.
2. Disposizione dei punti di iniezione e delle prese d’aria: disporre in modo appropriato i punti di iniezione, i canali di colata e le scanalature di sfiato per ridurre il rischio di intrappolamento dell’aria, restringimento e chiusure a freddo, garantendo la densità di colata e le prestazioni meccaniche.
3. Tolleranze di lavorazione e riferimenti di posizionamento: riservare tolleranze di lavorazione per le superfici di assemblaggio critiche e specificare i riferimenti di posizionamento nella progettazione per facilitare il successivo assemblaggio e l’ispezione.
4. Rinforzo strutturale e ottimizzazione del peso: ottenere un design leggero aggiungendo nervature e ottimizzando lo spessore delle pareti, garantendo al contempo resistenza e rigidità e riducendo i costi dei materiali e dell’energia.

Processi di produzione di alloggiamenti motore pressofusi:

1. Controllo del processo di pressofusione: utilizzare velocità di riempimento, pressione di mantenimento e curve di raffreddamento appropriate e ottimizzare i cicli di cambio stampo e i parametri di colata per garantire la resa e la stabilità dimensionale.
2. Operazioni di post-lavorazione: includere sbavatura, pulizia, trattamento termico (se necessario), trattamenti superficiali e lavorazioni di precisione per garantire la qualità della superficie e l’adattamento dell’assemblaggio.
3. Ispezione dell’assemblaggio: eseguire test di assemblaggio su superfici di accoppiamento, fori di montaggio e caratteristiche di posizionamento ed eseguire rilavorazioni o lavorazioni secondarie, se necessario.

Aree di applicazione tipiche degli alloggiamenti dei motori pressofusi:

1. Vari alloggiamenti motore (motori di azionamento, motori di pompe, motori di ventilatori, ecc.
2. Alloggiamenti motore per veicoli elettrici e a nuova energia.
3. Alloggiamenti per motori di elettrodomestici e piccoli motori industriali.
4. Parti funzionali dell’alloggiamento che richiedono una buona dissipazione del calore, resistenza strutturale e precisione dimensionale.

Gli alloggiamenti dei motori pressofusi possiedono una buona resistenza strutturale, prestazioni di dissipazione del calore e stabilità dimensionale. Con operazioni adeguate di gating, ventilazione e post-lavorazione, possono soddisfare i requisiti per un funzionamento affidabile a lungo termine del motore e sono ampiamente utilizzati nella produzione di motori, nuove energie, elettrodomestici e apparecchiature di trasmissione industriali.
