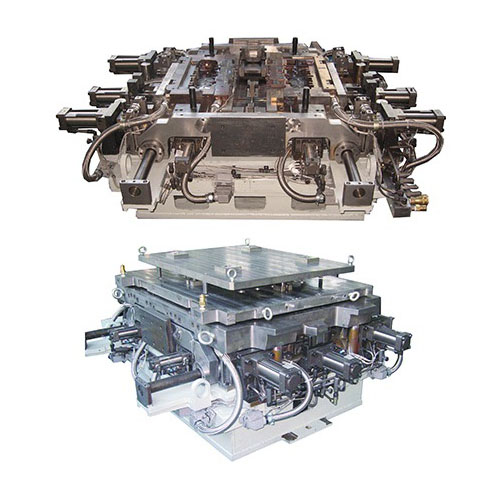

Stampo di colata con scatola di colata a caldo per uso intensivo e altro ancora

Lo stampo per fusione con scatola calda, combinato con il processo hot-box, polimerizza una miscela di sabbia contenente un agente termopolimerizzante inserendola nella cavità dello stampo e applicando calore, consentendo la produzione rapida di anime in sabbia con una buona finitura superficiale e dimensioni geometriche stabili per soddisfare le esigenze di fusione continue e ad alto volume. I materiali e le strutture dello stampo possono essere selezionati tra leghe di alluminio, tecnopolimeri o acciai in base alle dimensioni del nucleo, alla complessità e ai requisiti di produzione, mentre le aree soggette a usura critica possono essere trattate per aumentarne la resistenza all’usura o indurite superficialmente.

Caratteristiche e vantaggi principali:

1. Elevata efficienza produttiva: il processo hot-box polimerizza rapidamente ed è adatto alla produzione in linea di assemblaggio, aumentando significativamente la produzione e riducendo il costo unitario.
2. Stabilità dimensionale e ripetibilità: la lavorazione di precisione dello stampo e il design del controllo della temperatura garantiscono dimensioni costanti dei nuclei, facilitando l’intercambiabilità dei getti e il successivo assemblaggio.
3. Supporto per strutture complesse: in grado di formare anime in sabbia a pareti sottili, profonde, multicavità e con geometria interna complessa, soddisfacendo i requisiti di progettazione interna di getti complessi.
4. Eccellente qualità superficiale: le anime in sabbia hanno superfici lisce, il che migliora la qualità della superficie interna dei getti e riduce la pulizia e la rilavorazione.
5. Durevole e di facile manutenzione: gli stampi utilizzano un design strutturale solido e materiali resistenti all’usura, consentendo la sostituzione locale e la manutenzione ordinaria per ridurre i tempi di fermo.
6. Personalizzabile: le forme delle cavità, le porte di espulsione delle anime, le posizioni degli sfiati e i sistemi di controllo della temperatura possono essere personalizzati in base a disegni, campioni o dati in loco per adattarsi a diversi processi e linee di produzione.

Materiali e controllo del processo:

gli stampi per fusione con scatola calda utilizzano comunemente leghe di alluminio ad alta precisione, tecnopolimeri come le poliammidi e acciai a basso tenore di carbonio o legati; la scelta dei materiali dipende dal volume di produzione, dalla durata di vita e dai requisiti di conducibilità termica. Le fasi chiave della produzione includono la progettazione CAD/CAE, la lavorazione dello stampo (fresatura CNC, elettroerosione a filo, lucidatura a specchio, ecc.), l’assemblaggio, la messa in servizio e la produzione di prova. Per il processo di polimerizzazione a caldo, i canali di riscaldamento, le strutture di isolamento e i sistemi di controllo della temperatura devono essere progettati in modo adeguato per garantire una polimerizzazione uniforme dell’anima e ridurre al minimo la deformazione termica.

Garanzia di qualità e ispezione:

1. Ispezione dimensionale: utilizzare calibri o CMM per garantire che lo stampo e i nuclei di prova soddisfino le tolleranze di progettazione.
2. Ispezione della qualità della superficie: controllare la cavità dello stampo e le superfici del nucleo per garantire che la rugosità della superficie del nucleo soddisfi i requisiti di processo.
3. Controllo della temperatura e convalida della polimerizzazione: verificare il comportamento di polimerizzazione del nucleo e la resistenza interna attraverso il monitoraggio della temperatura e la convalida del tempo di polimerizzazione.
4. Prove di durata: eseguire prove di durata in condizioni di produzione reali per valutare l’usura dello stampo e determinare gli intervalli di manutenzione necessari.
5. Ispezione finale prima della spedizione: fornire i registri di ispezione e le specifiche tecniche richieste per garantire un’installazione e una messa in servizio senza intoppi dopo la consegna.

Applicazioni tipiche e raccomandazioni:

lo stampo di colata con scatola calda è ampiamente utilizzato nelle linee di produzione di anime in sabbia di fonderia, in particolare per getti che richiedono cavità interne complesse come blocchi motore, alloggiamenti di pompe, corpi valvole e alloggiamenti di ingranaggi.
