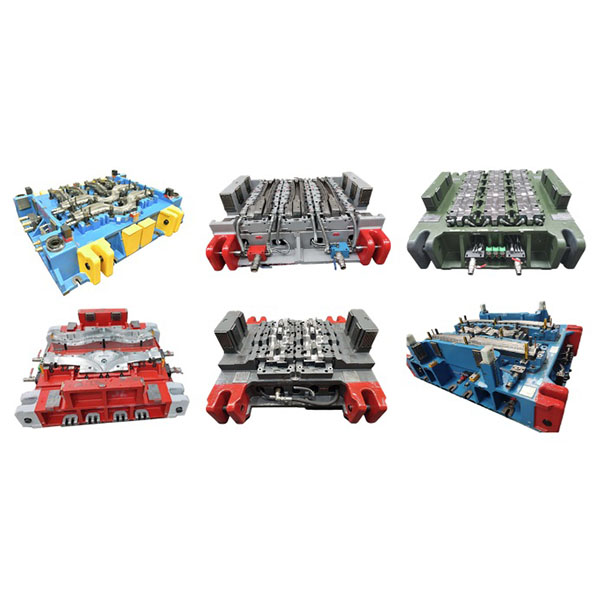

Progettazione di stampi per stampaggio a caldo e servizi di utensili personalizzati

Gli stampi per stampaggio a caldo sono ampiamente utilizzati nella produzione di componenti strutturali per automobili, parti di sicurezza e altri componenti che richiedono sia elevata resistenza che leggerezza.

Caratteristiche principali degli stampi per stampaggio a caldo:

1. Formatura e tempra integrate ad alta temperatura: lo stampo e il processo consentono una stretta integrazione tra riscaldamento, formatura e tempra per garantire i requisiti di resistenza e plasticità del componente.
2. Dimensioni precise e uniformità: grazie alle cavità di precisione e alla corretta progettazione della gestione termica, i pezzi finiti raggiungono una geometria stabile, tolleranze di forma e posizione strette e una buona intercambiabilità.
3. Design resistente alle alte temperature e all’usura: selezionare materiali per stampi resistenti al calore e all’usura e applicare processi di trattamento termico e trattamento superficiale adeguati per migliorare la durata dello stampo.
4. Tracciabilità e stabilità del processo: supporto alla registrazione dei parametri di processo e monitoraggio online per la produzione di massa, facilitando la tracciabilità della qualità e l’analisi delle anomalie.

Materiali e tipi di parti applicabili per stampi per stampaggio a caldo:

1. Materiali comuni: acciai per formatura a caldo (come gli acciai al carbonio martensitici), alcuni acciai altolegati e leghe di alluminio adatte al processo; i materiali specifici devono essere selezionati in base alle valutazioni delle prestazioni di formatura e tempra.
2. Parti tipiche: componenti portanti e antiurto (montanti B, longheroni laterali, traverse, ecc.), parti strutturali ad alta resistenza e componenti di sicurezza che richiedono elevata resistenza e rigidità.

Punti chiave di progettazione e produzione:

1. Gestione termica e controllo della temperatura: gli stampi devono essere dotati di canali di raffreddamento e riscaldamento efficienti per garantire un campo di temperatura uniforme durante la formatura e consentire una rapida tempra.
2. Precisione della cavità e progettazione della compensazione: considerare la dilatazione termica del materiale e il ritiro da tempra; progettare modelli appropriati di compensazione della cavità e di previsione dimensionale.
3. Meccanismi di posizionamento e serraggio: un posizionamento e un serraggio affidabili impediscono lo scivolamento, la deformazione o la formazione di grinze della lamiera quando viene riscaldata, garantendo la qualità della formatura.
4. Trattamenti superficiali e dei materiali: le superfici degli stampi devono essere sottoposte a nitrurazione, rivestimenti o altre misure antiusura e antiadesione per ridurre l’adesione e l’usura dei materiali, facilitando al contempo la pulizia e la manutenzione.

Controllo qualità e verifica di prova:

1. Prove di collaudo: durante il collaudo, il primo articolo deve essere testato per verificarne le dimensioni, la microstruttura, la durezza, l’aspetto e la funzionalità, al fine di convalidare il percorso di processo e la progettazione dello stampo.
2. Monitoraggio online: si raccomanda di monitorare la temperatura di riscaldamento, la velocità di formatura, la temperatura all’interno dello stampo e i parametri di raffreddamento, nonché di registrare i dati chiave per la tracciabilità.
3. Ottimizzazione del processo: in base ai risultati della prova, regolare le strategie di riscaldamento, le sequenze di serraggio e i parametri dei canali di raffreddamento per migliorare la resa e prolungare la durata dello stampo.
