stampi a iniezione per componenti in plastica di elettrodomestici

Gli stampi a iniezione per componenti in plastica di elettrodomestici richiedono ripetibilità dimensionale, qualità superficiale, raffreddamento bilanciato ed elevata capacità produttiva. Supportano l’intero processo, dai campioni concettuali alla produzione in serie, e sono ampiamente utilizzati nella fabbricazione di componenti in plastica per prodotti quali lavatrici, frigoriferi, forni a microonde, aspirapolvere, condizionatori d’aria e piccoli elettrodomestici.

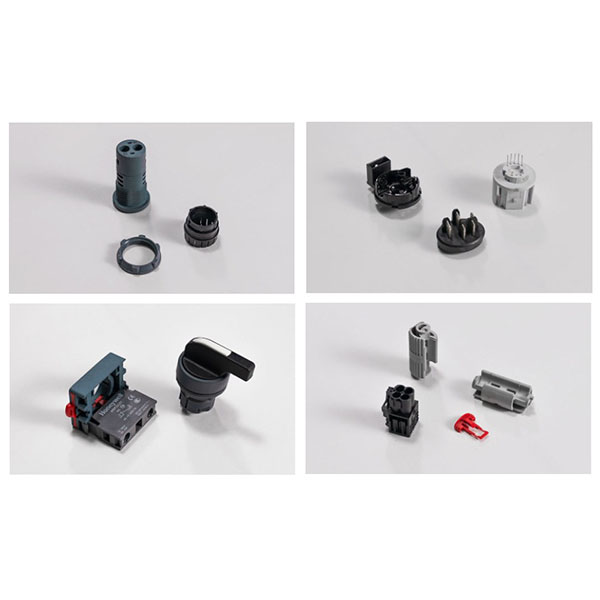

Tipi di parti applicabili:

1. Involucri: alloggiamenti anteriori e posteriori, pannelli e coperture decorative.
2. Parti funzionali: pale del ventilatore, componenti di guida dell’aria, staffe e deflettori.
3. Connettori e parti di assemblaggio: agganci a scatto, rivetti, guide e fessure.
4. Piccole parti di precisione: pulsanti, maniglie, manopole e perni di guida.

Punti chiave della progettazione degli stampi a iniezione per parti in plastica di elettrodomestici:

1. Cavità e linee di divisione: garantire la precisione delle cavità e una disposizione ragionevole delle linee di divisione per facilitare lo sformatura e la post-lavorazione.
2. Sistema di raffreddamento: utilizzare circuiti di raffreddamento bilanciati per ridurre i tempi di ciclo e garantire la stabilità dimensionale e una bassa deformazione.
3. Sistema di iniezione: selezionare correttamente i tipi e le posizioni dei punti di iniezione; utilizzare sistemi a canale caldo quando necessario per ridurre i canali di colata e abbreviare i cicli.
4. Sfiati e canali di colata: fornire sfiati sufficienti per evitare segni di bruciatura e porosità e ottimizzare i canali di colata per evitare colate incomplete.
5. Test e analisi del flusso: utilizzare l’analisi del flusso dello stampo (Moldflow) per ottimizzare il layout di iniezione, raffreddamento e nervature, riducendo il numero di prove dello stampo.

Materiali dello stampo e precisione di lavorazione:

1. Raccomandazioni per la scelta dei materiali: scegliere un acciaio per stampi adeguato in base al carico del pezzo, alla temperatura di esercizio, alla resistenza agli agenti atmosferici e ai requisiti di superficie.
2. Trattamento termico e durezza: applicare un trattamento termico e una lucidatura adeguati ai nuclei e alle cavità per garantire la resistenza all’usura e una finitura superficiale uniforme.
3. Controllo delle tolleranze: definire le tolleranze dimensionali critiche in base alla funzione del pezzo per garantire l’assemblaggio e l’intercambiabilità.

Parametri di processo chiave e controllo:

1. Pressione e velocità di iniezione: regolare in base alle caratteristiche del materiale e della cavità per garantire il riempimento completo e ridurre la deformazione.
2. Temperatura dello stampo e temperatura di fusione: controllare con precisione per garantire la qualità della superficie e proprietà del materiale uniformi.
3. Tempo di compattazione/mantenimento e raffreddamento: ottimizzare in base al comportamento di contrazione del materiale per controllare le dimensioni e ridurre le sollecitazioni interne.
4. Automazione e ispezione: integrazione consigliata con rimozione robotizzata dei pezzi, ispezione visiva in linea e registrazione dei dati SPC per ottenere rese stabili.

Finitura superficiale e post-lavorazione:

1. Finiture superficiali: supportano finiture lucide, opache, satinate e testurizzate per soddisfare i requisiti di design estetico.
2. Processi secondari: trattamenti superficiali come verniciatura, galvanizzazione, stampa a trasferimento termico, marcatura laser o etichettatura possono essere integrati secondo necessità.
3. Sbavatura e assemblaggio: I design con smussi stampati e le attrezzature automatizzate per la sbavatura migliorano l’efficienza dell’assemblaggio successivo.
