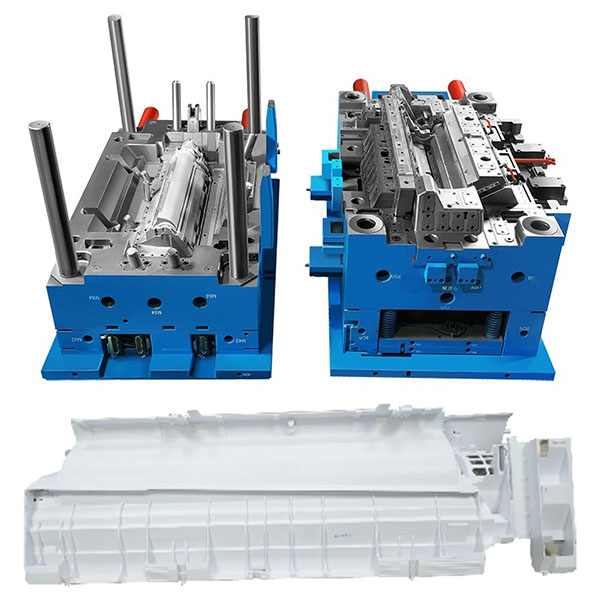

Soluzioni di stampaggio a iniezione di precisione per basi di condizionatori d’aria

Gli stampi a iniezione per basi di condizionatori d’aria enfatizzano la stabilità dimensionale, la precisione di accoppiamento e l’uniformità dell’aspetto superficiale, supportano la produzione efficiente di parti strutturali complesse mediante stampaggio a iniezione e sono ampiamente utilizzati nelle catene di fornitura di condizionatori d’aria residenziali, condizionatori d’aria commerciali e accessori per condizionatori d’aria.

Applicazioni tipiche:

1. basi e staffe di montaggio per unità esterne residenziali e commerciali.
2. Basi per unità interne o componenti di supporto interni.
3. Parti strutturali combinate con fori di ingresso, scatti e posizioni di montaggio dei perni.
4. Parti strutturali che richiedono il fissaggio di cavi elettrici o tubazioni e devono resistere a determinati carichi e vibrazioni.

Considerazioni sulla struttura e sul design dello stampo:

1. cavità e schemi di abbinamento: è possibile adottare uno stampo singolo con disposizione simmetrica sinistra-destra o uno schema di stampi accoppiati, scegliendo il numero di cavità e la disposizione in base al volume di produzione e alle dimensioni dei pezzi.
2. Sistema di iniezione: gli schemi a canale caldo o a canale freddo devono essere selezionati in base al materiale e alla qualità della superficie; nelle aree critiche è possibile utilizzare valvole a spillo per migliorare la qualità della superficie e l’equilibrio di riempimento.
3. Progettazione del circuito di raffreddamento: per garantire un ritiro uniforme e ridurre il tempo di ciclo, progettare circuiti di raffreddamento equivalenti e ottimizzare la distribuzione della portata.
4. Precisione di lavorazione delle cavità: concentrarsi sulla lavorazione dei dati di assemblaggio e delle superfici di contatto e utilizzare la lavorazione a specchio o di precisione dove necessario.
5. Meccanismi di espulsione e di estrazione del nucleo: per i pezzi con cavità interne, scatti complessi o caratteristiche di post-lavorazione, progettare in modo ragionevole meccanismi di espulsione, trazione laterale o scorrimento per garantire uno sformatura agevole e proteggere le strutture delicate.
6. Controllo della deformazione e delle sollecitazioni: ridurre la concentrazione delle sollecitazioni e il rischio di deformazione mediante nervature, transizione dello spessore e trattamento dei raccordi.

Materiali comuni e raccomandazioni per la scelta dei materiali:

1. plastiche tecniche comuni: PP, ABS, PC, ABS, PA, PPO, TPE, ecc.
2. considerazioni sulla scelta dei materiali: resistenza meccanica, resistenza agli agenti atmosferici, resistenza ai raggi UV, anti-invecchiamento, resistenza alla temperatura e costo; per l’uso all’aperto o l’esposizione a lungo termine, dare la priorità ai materiali resistenti agli agenti atmosferici e ai raggi UV e convalidare gli additivi.

Processo di stampaggio a iniezione e flusso di produzione:

1. stampaggio di prova e verifica dei parametri: eseguire uno stampaggio di prova iniziale per verificare il riempimento, la tenuta, la temperatura dello stampo e il ritiro, quindi regolare la posizione del punto di iniezione e il profilo di tenuta.
2. Blocco del processo: stabilire la velocità di iniezione, la tenuta, il tempo di raffreddamento e la strategia di controllo della temperatura dello stampo e creare una documentazione di processo qualificata.
3. Produzione di massa e monitoraggio: garantire l’uniformità dei lotti tramite SPC, ispezione dimensionale online e monitoraggio dell’aspetto; quando i parametri chiave si discostano, attivare gli allarmi e arrestare la linea per l’ispezione.
4. post-lavorazione e ispezione pre-assemblaggio: sbavatura e assemblaggio di inserti o elementi di fissaggio seguiti da ispezione funzionale e di assemblaggio; eseguire il trattamento superficiale o la verniciatura, se necessario.
