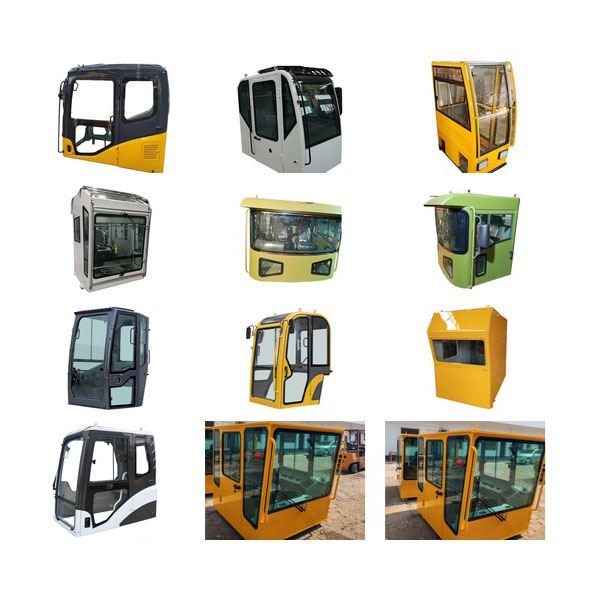

Lavorazione della lamiera per cabine di macchine edili

I prodotti finiti in lamiera per cabine di macchine edili sono caratterizzati da una struttura robusta, resistenza alle vibrazioni, elevata rigidità, facilità di installazione e un equilibrio tra protezione e comfort. Sono ampiamente utilizzati nelle cabine e negli accessori correlati per escavatori, pale caricatrici, bulldozer, gru e altre macchine edili.

Processi e attrezzature di produzione:

1. Taglio: il taglio laser, il taglio al plasma e la cesoiatura CNC sono utilizzati per i profili del guscio esterno, le aperture delle finestre e i ritagli.
2. Piegatura e formatura: le presse piegatrici CNC (CNC, Press Brake) vengono utilizzate per formare i bordi delle cabine, le flange e le staffe di montaggio, garantendo la precisione dimensionale e l’adattabilità dell’assemblaggio.
3. Stampaggio e imbutitura: utilizzati per produrre pannelli standard, parti di rinforzo e componenti sagomati complessi.
4. Saldatura: la saldatura a punti, MAG/MIG, TIG (arco di argon) e i dispositivi di saldatura sono utilizzati per la saldatura della struttura della carrozzeria e del telaio per garantire la resistenza strutturale e l’uniformità della saldatura.
5. Lavorazione meccanica e lavorazione di precisione: fresatura, foratura, maschiatura e alesatura garantiscono la precisione dei fori di fissaggio e dei fori di posizionamento.
6. Trattamento superficiale e linee di assemblaggio: granigliatura, fosfatazione, verniciatura a polvere, verniciatura, rivestimento elettroforetico, galvanizzazione e stazioni di assemblaggio automatizzate migliorano la resistenza agli agenti atmosferici e l’uniformità dell’aspetto.

Considerazioni di progettazione strutturale e funzionalità:

1. Sicurezza e resistenza: progettare nervature di irrigidimento, zone di assorbimento dell’energia e strutture portanti in base al carico del veicolo e ai requisiti di protezione dalle collisioni per garantire la sicurezza dell’operatore.
2. Controllo delle vibrazioni e del rumore: ridurre la trasmissione delle vibrazioni e il rumore attraverso giunti adeguati, materiali smorzanti e strutture di supporto per migliorare il comfort dell’operatore.
3. Visibilità e disposizione delle aperture: progettare il parabrezza, i finestrini laterali e le aperture delle porte e le strutture di montaggio per garantire la visibilità e la tenuta.
4. Ergonomia e montaggio: riservare posizioni di montaggio standard per pannelli di controllo, display, prese d’aria, interfacce dell’aria condizionata e punti di montaggio dei sedili per facilitare l’assemblaggio e la manutenzione.
5. Protezione e tenuta: progettare scanalature di tenuta, guarnizioni in gomma e canali di drenaggio per la protezione dalla polvere e dalla pioggia all’aperto, al fine di soddisfare i livelli di protezione richiesti.
6. Messa a terra e instradamento dei cavi: riservare canaline per cavi, punti di fissaggio e terminali di messa a terra per dispositivi elettronici, illuminazione e cablaggio di controllo per facilitare l’instradamento e la gestione EMC.

Aree di applicazione:

1. Cabine e accessori per escavatori, pale caricatrici, bulldozer, gru e altre macchine edili.
2. Componenti per cabine di macchine agricole, macchine forestali e macchine per l’ingegneria municipale.
3. Sale macchine per attrezzature minerarie, cabine per veicoli speciali e cabine personalizzate per operatori di attrezzature pesanti.
