Lavorazione CNC di barre ceramiche per componenti di strumenti

Grazie a macchinari specializzati, utensili diamantati e processi di lavorazione consolidati, siamo in grado di soddisfare i rigorosi requisiti di concentricità, rotondità, tolleranze di diametro e finitura superficiale delle barre ceramiche in settori quali l’elettronica, i semiconduttori, gli strumenti di precisione, i dispositivi medici, l’aerospaziale e le industrie ad alta temperatura.

Attrezzature e utensili:

1. Macchine: dotate di torni CNC ad alta rigidità, rettificatrici cilindriche esterne, rettificatrici senza centri e attrezzature di rettifica/lucidatura di precisione per la lavorazione di barre ceramiche di vari diametri e lunghezze.
2. Utensili e materiali di consumo: utilizzando utensili di tornitura diamantati, mole diamantate e parti soggette a usura dedicate, la geometria degli utensili e i parametri di rettifica sono ottimizzati per l’elevata durezza della ceramica, al fine di ridurre i rischi di scheggiature e crepe.
3. Attrezzature ausiliarie: mandrini ad alta precisione, sistemi di bilanciamento dinamico e design per la soppressione delle vibrazioni garantiscono la stabilità del processo di lavorazione.

Principali metodi di lavorazione per la lavorazione CNC di barre ceramiche:

1. Tornitura di precisione e rettifica cilindrica esterna: utilizzate per la lavorazione iniziale e il controllo delle dimensioni, in combinazione con un serraggio rigido per ottenere il posizionamento assiale e la lavorazione delle estremità.
2. Rettifica senza centri e rettifica centrata: adatta per la lavorazione ad alta efficienza del diametro esterno e il controllo della consistenza dimensionale, in particolare per la lavorazione in lotti di barre di piccolo diametro/lunghe.
3. Lavorazione assistita da vibrazioni ultrasoniche (USM) e rettifica al diamante: riducono le forze di taglio, limitano la propagazione delle crepe e migliorano l’integrità della superficie.
4. Lucidatura fine e finitura ultraprecisa: i processi di lucidatura meccanica o lucidatura chimico-meccanica (CMP) vengono utilizzati per ottenere superfici a specchio o con rugosità ultra bassa.
5. Lavorazione di micropori e fori interni: fori interni ad alta precisione sono ottenuti tramite microforatura, alesatura/rettifica o processi speciali guidati da rivestimenti.

Raffreddamento, evacuazione dei trucioli e fissaggio per la lavorazione CNC di barre ceramiche:

1. Strategie di raffreddamento: utilizzare mezzi di raffreddamento e lubrificazione controllati (comprese le formulazioni di refrigeranti necessarie) per ridurre l’accumulo di calore locale e prevenire le crepe causate dallo stress termico.
2. Evacuazione dei trucioli e pulizia: ottimizzare i percorsi utensile e i percorsi di evacuazione dei trucioli, in combinazione con processi di pulizia efficienti per prevenire l’incorporamento di particelle abrasive e la contaminazione della superficie.
3. Soluzioni di fissaggio: dispositivi di fissaggio rigidi o flessibili personalizzati, supporti concentrici e supporti frontali per garantire la concentricità e ridurre al minimo la deformazione delle barre.

Materiali lavorabili e applicazioni tipiche:

1. Materiali tipici: allumina densa (Al2O3), nitruro di silicio (Si3N4), carburo di silicio (SiC), nitruro di alluminio (AlN) e altre ceramiche dense e compositi ceramici.

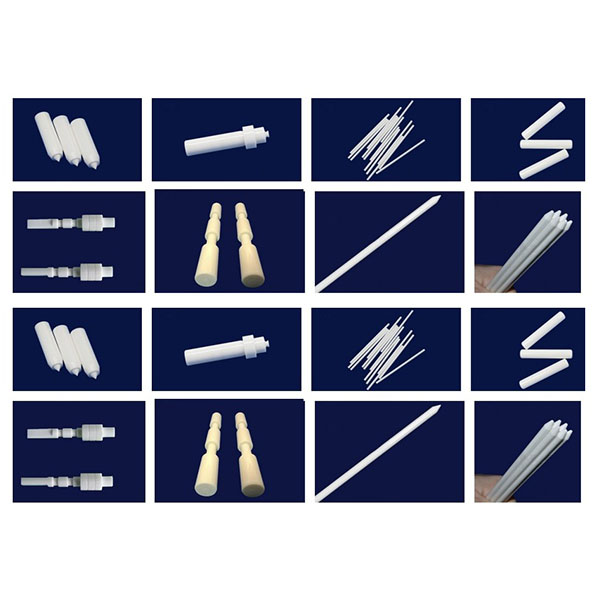

2. Applicazioni tipiche: alberi di precisione, aste isolanti, supporti per sensori, guaine per termocoppie, perni resistenti all’usura, nuclei di valvole, supporti meccanici per semiconduttori e componenti di dispositivi medici.

Raccomandazioni di progettazione e considerazioni di produzione:

1. Controllo del rapporto lunghezza/diametro: le aste lunghe e sottili sono soggette a flessione e vibrazioni; si consiglia di considerare intervalli di diametro appropriati o lavorazioni segmentate in fase di progettazione per migliorare la resa.
2. Linee guida per il supporto e il serraggio: per la lavorazione di aste lunghe, utilizzare supporti intermedi o supporti centrali per evitare eccentricità ed errori di forma causati dal serraggio su un solo lato.
3. Squadrature e trattamento delle estremità: applicare smussi o squadrature appropriate alle aree di contatto delle estremità e ai bordi dei fori per ridurre la concentrazione di sollecitazioni e facilitare l’assemblaggio e il rivestimento.

Controllo qualità e ispezione:

1. Apparecchiature di ispezione: dotate di macchine di misura a coordinate (CMM), tester di rotondità, tester di rugosità superficiale, microscopi e, se necessario, apparecchiature di prova non distruttive per l’ispezione dimensionale, della forma e della superficie.
2. Tracciabilità e documentazione: fornire rapporti di ispezione del primo articolo (FAI), certificati dei materiali e registrazioni dei lotti per supportare l’integrazione con i sistemi di gestione della qualità dei clienti.
