Parti stampate a iniezione in materiale termoplastico per dispositivi medici

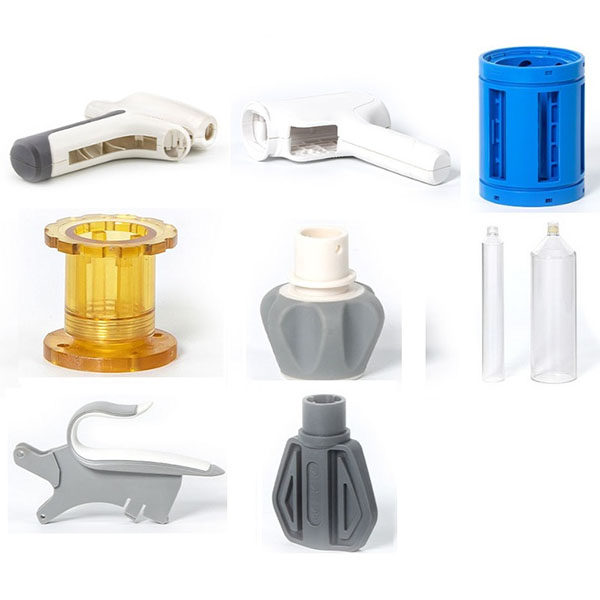

I componenti termoplastici stampati a iniezione per dispositivi medici sono componenti di precisione formati mediante stampaggio a iniezione di materie plastiche termoplastiche tecniche e sono ampiamente utilizzati in alloggiamenti di dispositivi medici, parti strutturali, parti di guida, bottoni a pressione, connettori, accessori monouso e assemblaggi medici riutilizzabili.

Applicazioni tipiche:

1. Alloggiamenti e pannelli per dispositivi medici: come involucri e parti strutturali per monitor, analizzatori e dispositivi portatili.
2. Connettori per fluidi e corpi valvola: parti di interfaccia e sedi valvola utilizzate per infusioni, somministrazione di farmaci e collegamenti di tubi.
3. Accessori monouso o riutilizzabili: come accessori per campionatori, rack per reagenti e dispositivi di fissaggio per cateteri (soggetti a requisiti di materiale).
4. Staffe interne e parti di posizionamento: slot in plastica e strutture di supporto utilizzati per posizionare PCB, sensori o componenti ottici.
5. Parti non critiche portanti di strumenti chirurgici: come maniglie, manicotti, pulsanti e meccanismi di funzionamento (la scelta dei materiali deve soddisfare i requisiti di sterilità e resistenza chimica).

Materiali comuni e caratteristiche delle parti stampate a iniezione in materiale termoplastico:

1. Polipropilene (PP) di grado medico: buona stabilità chimica, resistenza chimica e possibilità di termosaldatura o saldatura.
2. Policarbonato (PC) di grado medico: resistente agli urti e altamente trasparente, adatto per finestre trasparenti e parti strutturali.
3. Poliammide di grado medico (PA, nylon): resistente all’usura e alla fatica, adatto per parti portanti o scorrevoli (notare gli effetti dell’assorbimento di umidità sulle dimensioni).
4. Materiali modificati con poliimmide di grado medico e POM (poliossimetilene): utilizzati per parti che richiedono elevata rigidità e basso attrito.
5. PPSU, PEEK e altre materie plastiche tecniche di alta qualità per uso medico: utilizzati per dispositivi riutilizzabili sottoposti a sterilizzazione ad alta temperatura o ambienti difficili.
6. Nella scelta dei materiali, considerare in modo completo la biocompatibilità, i metodi di sterilizzazione (autoclave, ossido di etilene, irradiazione gamma, ecc.), la resistenza chimica e le proprietà meccaniche.

Punti di progettazione e considerazioni ingegneristiche:

1. Tolleranze dimensionali e superfici di accoppiamento: definire le dimensioni critiche e le tolleranze di accoppiamento e specificare le classi di accoppiamento e la rugosità superficiale ove necessario.
2. Design a pareti sottili e flusso: distribuire lo spessore delle pareti in modo ragionevole per evitare aree eccessivamente sottili o spesse che causano deformazioni, colate incomplete o bruciature.
3. Sollecitazioni e disposizione delle nervature: utilizzare nervature, smussi e raccordi per ridurre la concentrazione delle sollecitazioni e migliorare la rigidità.
4. Progettazione dello sformatura e dell’espulsione: considerare gli angoli di sformatura, la posizione dei perni di espulsione e la sequenza di espulsione per proteggere le caratteristiche e le superfici di precisione.
5. Posizioni di post-lavorazione e assemblaggio secondario: riservare posizioni per l’aggiunta di perni, rivettatura a caldo o saldatura a ultrasuoni per facilitare l’assemblaggio successivo.
6. Pulibilità e adattamento al processo di sterilizzazione: per le parti sterilizzabili, considerare la resistenza del materiale alle alte temperature/irradiazioni e progettare geometrie facili da pulire.
7. Compensazione del ritiro e della deformazione del materiale: impostare la compensazione dimensionale dello stampo in base al tipo di materiale e convalidarla con l’analisi del flusso dello stampo.

Processo di stampaggio a iniezione e flusso di produzione:

1. Ricezione e asciugatura del materiale: asciugare accuratamente i materiali igroscopici (come il PA) e registrare i lotti per garantire la stabilità dimensionale.
2. Preparazione dello stampo e stampaggio di prova: eseguire lo stampaggio di prova, regolare i parametri di iniezione, mantenimento e raffreddamento e ottimizzare la resa e la consistenza dimensionale.
3. Stampaggio a iniezione: controllare la velocità di iniezione, la pressione di mantenimento, la temperatura dello stampo e il tempo di raffreddamento in base alle specifiche di processo.
4. Post-lavorazione e lavorazione secondaria: rifilatura, saldatura a ultrasuoni/piastra riscaldante, rivettatura, assemblaggio o rivestimento superficiale (se consentito).
5. Pulizia e sterilizzazione (se applicabile): eseguire la pulizia, l’asciugatura e la sterilizzazione pre-confezionamento in base alle esigenze del cliente.
6. Ispezione e rilascio del prodotto finito: eseguire ispezioni relative all’aspetto, alla funzionalità, alla tenuta e alle dimensioni e generare registrazioni di ispezione e informazioni sulla tracciabilità dei lotti.
